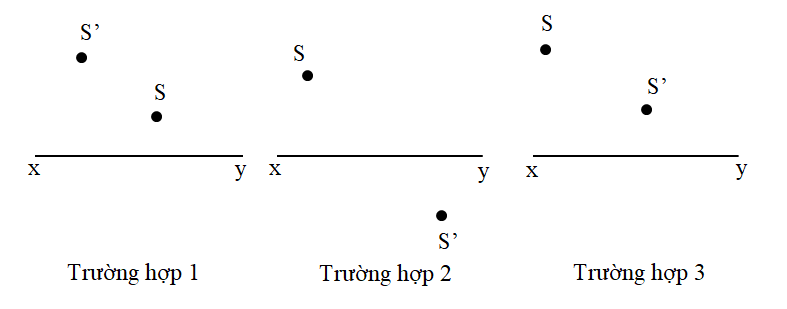

Trong các hình vẽ sau, xy là trục chính của thấu kính, S là điểm sáng, S’ là ảnh. Với mỗi
Trong các hình vẽ sau, xy là trục chính của thấu kính, S là điểm sáng, S’ là ảnh. Với mỗi trường hợp, hãy xác định loại thấu kính, quang tâm, tiêu điểm chính bằng phép vẽ. Nêu cách vẽ.
Quảng cáo
Thấu kính hội tụ cho ảnh thật nằm khác phía với ảnh so với trục chính
Thấu kính hội tụ cho ảnh ảo nằm cùng phía với vật, cách xa trục chính hơn vật sáng
Thấu kính phân kì cho ảnh ảo nằm cùng phía với vật, gần trục chính hơn vật
Sử dụng đường truyền của các tia sáng đặc biệt để xác định quang tâm, tiêu điểm chính của thấu kính

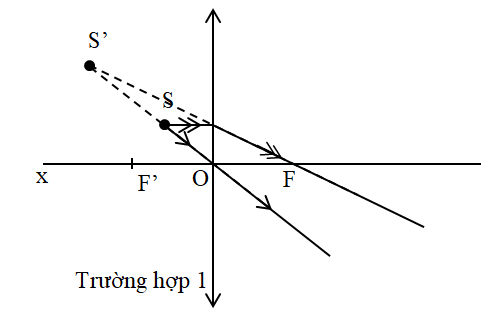

* Trường hợp 1: ảnh S’ nằm cùng phía với điểm sáng S, cách xa trục chính hơn S → thấu kính là thấu kính hội tụ, ảnh S’ là ảnh ảo
+ Nối SS’ cắt trục chính tại quang tâm O
+ Tại O dựng thấu kính hội tụ vuông góc với trục chính
+ Từ S dựng tia sáng song song với trục chính, tia ló có đường kéo dài đi qua S’. Tia ló ra khỏi thấu kính cắt trục chính tại tiêu điểm chính
+ Lấy tiêu điểm chính F’ đối xứng với F qua quang tâm O
* Trường hợp 2: ảnh S’ nằm khác phía với điểm sáng S so với trục chính → S’ là ảnh thật, thấu kính là thấu kính hội tụ
+ Nối SS’ cắt trục chính tại quang tâm O
+ Tại O dựng thấu kính vuông góc với trục chính
+ Từ điểm S dựng tia tới SI song song với trục chính, tia ló đi qua ảnh S’
+ Giao điểm của tia ló IS’ và trục chính là tiêu điểm chính F
+ Lấy tiêu điểm chính còn lại F’ đối xứng với F qua quang tâm O

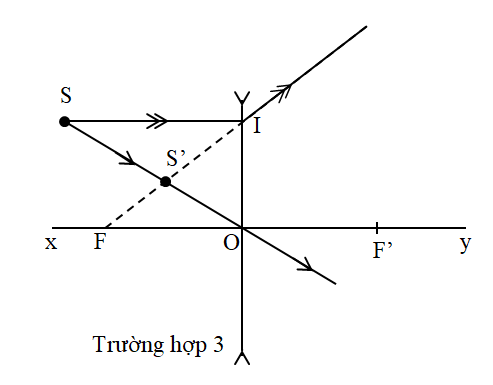

* Trường hợp 3: ảnh S’ nằm cùng phía với vật, gần trục chính hơn vật → ảnh là ảnh ảo, thấu kính là thấu kính phân kì
+ Nối SS’ cắt trục chính tại quang tâm O
+ Từ O dựng thấu kính phân kì vuông góc với trục chính
+ Dựng tia tới SI song song với thấu kính, cho tia ló có đường kéo dài đi qua S’
+ Đường kéo dài của IS’ và trục chính cắt nhau tại tiêu điểm chính F
+ Lấy tiêu điểm chính còn lại F’ đối xứng với F qua quang tâm O
