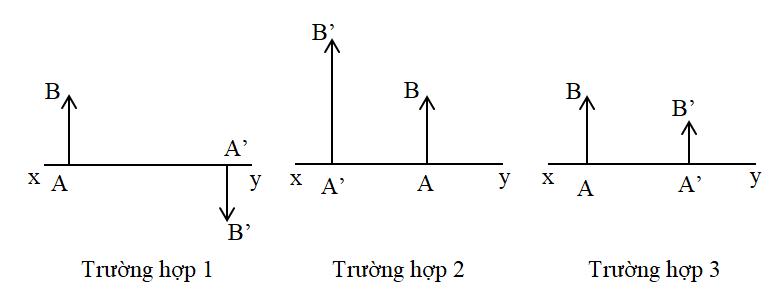

Cho xy là trục chính của thấu kính, AB là vật sáng, A’B’ là ảnh. Với mỗi trường hợp
Cho xy là trục chính của thấu kính, AB là vật sáng, A’B’ là ảnh. Với mỗi trường hợp hãy:
a. Xác định loại thấu kính, tính chất của ảnh (thật hay ảo).
b. Xác định quang tâm, tiêu điểm chính bằng phép vẽ. Nêu cách vẽ.
Quảng cáo
Thấu kính hội tụ cho ảnh thật, ngược chiều với vật
Thấu kính hội tụ cho ảnh ảo, cùng chiều với vật, lớn hơn vật, xa thấu kính hơn vật
Thấu kính phân kì cho ảnh ảo, cùng chiều với vật, nhỏ hơn vật, gần thấu kính hơn vật
Sử dụng đường truyền của các tia sáng đặc biệt để xác định quang tâm, tiêu điểm chính của thấu kính
* Trường hợp 1: ảnh A’B’ ngược chiều với vật → ảnh là ảnh thật, thấu kính là thấu kính hội tụ
+ Nối BB’ cắt trục chính tại quang tâm O
+ Từ O dựng thấu kính hội tụ vuông góc với trục chính
+ Dựng tia tới BI song song với trục chính, tia ló đi qua điểm B’
+ Giao điểm của tia ló IB’ và trục chính là tiêu điểm chính F
+ Lấy tiêu điểm chính còn lại F’ đối xứng với F qua quang tâm O
* Trường hợp 2: ảnh A’B’ cùng chiều, lớn hơn vật → thấu kính là thấu kính hội tụ, ảnh A’B’ alf ảnh ảo
+ Nối BB’ cắt trục chính tại quang tâm O
+ Dựng thấu kính hội tụ vuông góc với trục chính tại O
+ Từ B dựng tia tới BI song song với trục chính, tia ló có đường kéo dài qua B’
+ Giao điểm của tia ló IB’ và trục chính là tiêu điểm chính F
+ Lấy tiêu điểm chính còn lại F’ đối xứng với F
* Trường hợp 3: ảnh A’B’ cùng chiều, nhỏ hơn vật → thấu kính là thấu kính phân kì, ảnh là ảnh ảo
+ Nối BB’ cắt trục chính tại quang tâm O
+ Dựng thấu kính phân kì vuông góc với trục chính tại O
+ Từ B dựng tia tới BI song song với trục chính, tia ló có đường kéo dài qua B’
+ Đường kéo dài của tia ló IB’ cắt trục chính tại tiêu điểm chính F
+ Lấy tiêu điểm chính còn lại F’ đối xứng với F
