Cho A’B’ là ảnh thật của vật thật AB qua thấu kính (hình vẽ). Dùng phép vẽ hãy xác định

Câu hỏi số 475440:

Vận dụng cao

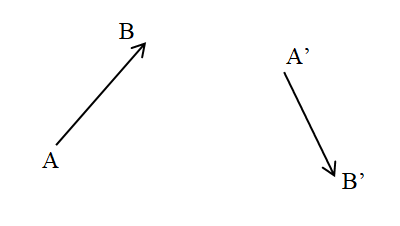

Cho A’B’ là ảnh thật của vật thật AB qua thấu kính (hình vẽ). Dùng phép vẽ hãy xác định quang tâm, dựng thấu kính và trục chính, xác định tiêu điểm.

Quảng cáo

Xem lời giải

Câu hỏi:475440

Phương pháp giải

Thấu kính phân kì cho ảnh thật ngược chiều với vật

Sử dụng đường truyền của các tia sáng đặc biệt để xác định vị trí thấu kính

Tia sáng từ vật tới thấu kính cho ảnh nằm trên tia ló

Giải chi tiết

Nhận xét: ảnh A’B’ ngược chiều với vật → ảnh là ảnh thật, thấu kính là thấu kính hội tụ

+ Nối AA’, BB’ cắt nhau tại quang tâm O

+ Kéo dài AB cắt đường kéo dài của A’B’ tại I, điểm I thuộc thấu kính

+ Nối OI được thấu kính hội tụ

+ Dựng trục chính xy vuông góc với thấu kính tại O

+ Từ B dựng tia tới BM song song với trục chính, tia ló đi qua điểm B’

+ Giao điểm của tia ló MB’ và trục chính là tiêu điểm chính F

+ Lấy tiêu điểm chính F’ còn lại đối xứng với F qua quang tâm
