Cho xy là trục chính của thấu kính. Cho đường đi của tia sáng (1) qua thấu kính. Hãy trình bày

Câu hỏi số 475441:

Vận dụng cao

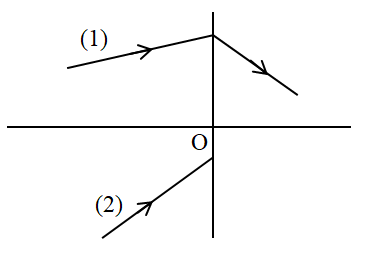

Cho xy là trục chính của thấu kính. Cho đường đi của tia sáng (1) qua thấu kính. Hãy trình bày cách vẽ đường đi tiếp của tia sáng (2)

Quảng cáo

Xem lời giải

Câu hỏi:475441

Phương pháp giải

Tia ló ra khỏi thấu kính hội tụ bị lệch về phía trục chính so với tia tới

Tia ló ra khỏi thấu kính phân kì lệch ra xa trục chính so với tia tới

Sử dụng tính chất của trục phụ, tiêu diện để xác định tiêu điểm chính và vẽ đường truyền của tia sáng

Giải chi tiết

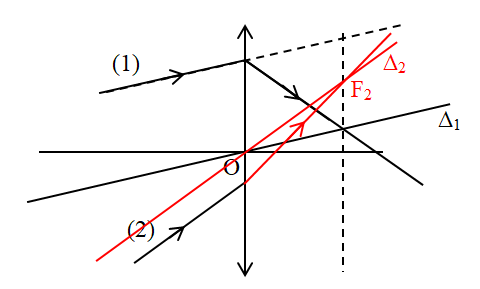

Nhận xét: tia sáng (1) có tia ló lệch về phía trục chính hơn so với tia tới → thấu kính là thấu kính hội tụ

+ Dựng trục phụ ∆₁ song song với tia tới (1), cắt tia ló (1) tại tiêu điểm phụ F₁

+ Từ F₁ dựng tiêu diện vuông góc với trục chính

+ Dựng trục phụ ∆₂ song song với tia tới (2), cắt tiêu diện tại tiêu điểm phụ F₂, tia ló đi qua tiêu điểm phụ F₂
