Cho điện trở của mỗi đoạn nối là R, hãy tìm điện trở tương đương giữa hai điểm A và B

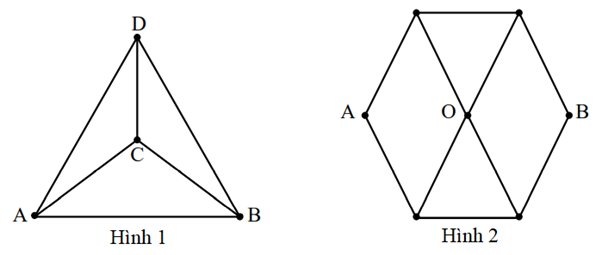

Cho điện trở của mỗi đoạn nối là R, hãy tìm điện trở tương đương giữa hai điểm A và B của hình 1 và hình 2.
Đáp án đúng là: A
Quảng cáo
Sử dụng các phương pháp chuyển mạch đối với mạch điện đối xứng
Điện trở tương đương của đoạn mạch gồm n điện trở R mắc nối tiếp: \({R_{nt}} = nR\)
Điện trở tương đương của đoạn mạch gồm n điện trở R mắc song song: \({R_{//}} = \dfrac{R}{n}\)
Hình 1:
Lấy ∆ là trục đối xứng trước – sau, nhận thấy C, D có cùng điện thế
→ có thể bỏ điện trở CD:
Mạch điện tương đương:
Điện trở tương đương:
\(\dfrac{1}{{{R_1}}} = \dfrac{1}{{2R}} + \dfrac{1}{{2R}} + \dfrac{1}{R} = \dfrac{2}{R} \Rightarrow {R_1} = \dfrac{R}{2}\)
Hình 2:

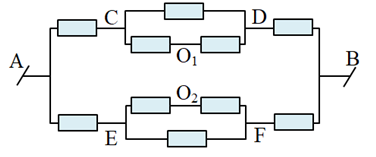

Lấy ∆ là trục đối xứng trước – sau, có thể tách O thành O1, O2 như sau:
Mạch điện tương đương:
Điện trở tương đương:
\(\begin{array}{l}{R_{CD}} = {R_{EF}} = \dfrac{{R.2R}}{{R + 2R}} = \dfrac{{2R}}{3}\\{R_{ACDB}} = {R_{AEFB}} = 2R + \dfrac{{2R}}{3} = \dfrac{{8R}}{3}\\{R_2} = \dfrac{{\dfrac{{8R}}{3}}}{2} = \dfrac{{4R}}{3}\end{array}\)
Đáp án cần chọn là: A
