Cho mạch điện như hình vẽ, điện trở mỗi đoạn là r. Tính điện trở tương đương giữa hai
Cho mạch điện như hình vẽ, điện trở mỗi đoạn là r. Tính điện trở tương đương giữa hai nút A và B.
Đáp án đúng là: C
Quảng cáo
Sử dụng các phương pháp chuyển mạch đối với mạch điện đối xứng
Điện trở tương đương của đoạn mạch gồm n điện trở R mắc nối tiếp: \({R_{nt}} = nR\)
Điện trở tương đương của đoạn mạch gồm n điện trở R mắc song song: \({R_{//}} = \dfrac{R}{n}\)
∆ là trục đối xứng trước – sau, có thể bỏ các điện trở và tách nút như sau:

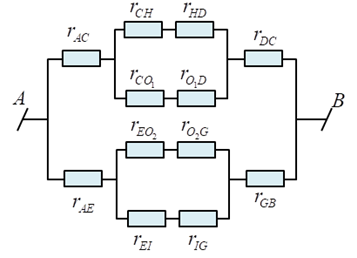

Mạch điện tương đương:
Ta có điện trở các đoạn dây:
\({r_{AC}} = {r_{AE}} = {r_{DC}} = {r_{GB}} = \dfrac{r}{2}\)
Điện trở tương đương:
\(\begin{array}{l}{r_{CD}} = {r_{EG}} = \dfrac{{2r}}{2} = r\\{r_{ACDB}} = {r_{AEGB}} = \dfrac{r}{2} + r + \dfrac{r}{2} = 2r\\{r_{AB}} = \dfrac{{2r}}{2} = r\end{array}\)
Đáp án cần chọn là: C
