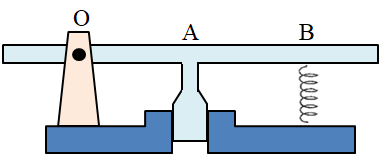

Hình bên vẽ nắp của nồi áp suất. Biết \(OA = AB\), diện tích của van \(2\,\,c{m^2}\) và phần
Hình bên vẽ nắp của nồi áp suất. Biết \(OA = AB\), diện tích của van \(2\,\,c{m^2}\) và phần ngập của van trong nắp là \(1\,\,cm\). Cho độ cứng của lò xo là \(k = 1000\,\,N/m\) và lực đàn hồi của lò xo tính theo hệ thức \(F = kx\,\,(x:\) độ biến dạng của lò xo). Ở trạng thái van đóng lại, lò xo không biến dạng. Hỏi nồi áp suất trên có thể đun đến áp suất bao nhiêu? Bỏ qua khối lượng thanh OB và van.
Đáp án đúng là: A
Quảng cáo
Áp suất: \(p = \dfrac{F}{S}\)
Momen lực: \(M = F.d\)
Thanh cân bằng khi: \({M_1} = {M_2}\)
Nhận xét: nắp nồi còn chịu được áp suất khi van vẫn còn trong nắp.

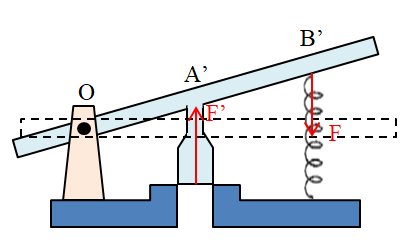

Áp dụng tính chất của tam giác đồng dạng, ta có:
\(\dfrac{{\Delta x}}{x} = \dfrac{{OA}}{{OB}} = \dfrac{1}{2} \Rightarrow x = 2\Delta x = 2.1 = 2\,\,\left( {cm} \right) = 0,02\,\,\left( m \right)\)
Lực đàn hồi tác dụng lên thanh tại điểm B là:
\(F = kx = 1000.0,02 = 20\,\,\left( N \right)\)
Áp lực do áp suất trong nồi gây ra tại van là:
\(F' = p.S = p{.2.10^{ - 4}}\)
Momen do các lực tác dụng lên thanh đối với trục quay tại O là:
\(\begin{array}{l}{M_F} = F.OB = 20.OB\\{M_{F'}} = F'.OA = p{.2.10^{ - 4}}.OA = {2.10^{ - 4}}p.\dfrac{{OB}}{2}\end{array}\)
Thanh cân bằng khi:
\(\begin{array}{l}{M_F} = {M_{F'}} \Rightarrow 20OB = {2.10^{ - 4}}p.\dfrac{{OB}}{2}\\ \Rightarrow p = \dfrac{{20}}{{{{2.10}^{ - 4}}}} = {1.10^5}\,\,\left( {Pa} \right)\end{array}\)
Đáp án cần chọn là: A
