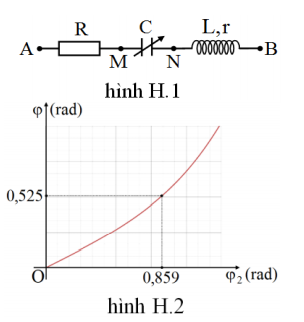

Đặt điện áp xoay chiều (có giá trị hiệu dụng và tần số không đổi) vào hai đầu đoạn mạch như hình H.1 thì cảm kháng của cuộn dây \({Z_L} = 2r\). Gọi \(\varphi \) và \({\varphi _2}\) tương ứng là độ lệch pha giữa điện áp \({u_{AB}}\) và \({u_{MB}}\) so với cường độ dòng điện trong mạch. Đồ thị biểu diễn sự phụ thuộc của \(\varphi \) vào \({\varphi _2}\) khi điện dung \(C\) thay đổi như hình H.2. Khi \(C = {C_0}\) thì điện áp \({u_{AN}}\) lệch pha \({90^0}\) so với \({u_{MB}}\). Khi đó, hệ số công suất của đoạn mạch \(MB\) là

A. \(0,46.\)

B. \(0,71.\)

C. \(0,87.\)

D. \(0,89.\)

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:517110

Phương pháp giải

Sử dụng công thức tính \(\tan \varphi \) cho đoạn mạch\(AB\) và \(MB.\)

Sử dụng phương pháp chuẩn hóa số liệu.

Dựa vào \({u_{AN}} \bot {u_{MB}} \Rightarrow \tan {\varphi _{AN}}.\tan {\varphi _{MB}} = - 1\)

Hệ số công suất: \(\cos {\varphi _{MB}} = \frac{r}{{\sqrt {{r^2} + {{\left( {{Z_L} - {Z_{{C_0}}}} \right)}^2}} }} = \frac{1}{{\sqrt 2 }} = 0,71.\)

Giải chi tiết

Ta có: \(\left\{ \begin{array}{l}\tan \varphi = \frac{{{Z_{LC}}}}{{R + r}} = \tan 0,525\\\tan {\varphi _2} = \frac{{{Z_{LC}}}}{r} = \tan 0,859\end{array} \right. \Rightarrow \frac{{R + r}}{r} = 2 \Rightarrow R = r\)

Lấy \(R = 1 \Rightarrow r = 1 \Rightarrow {Z_L} = 2\)

Theo bài ta có: \({u_{AN}} \bot {u_{MB}} \Rightarrow \tan {\varphi _{AN}}.\tan {\varphi _{MB}} = - 1\)

\( \Leftrightarrow \frac{{{Z_{{C_0}}}}}{R}.\frac{{{Z_L} - {Z_{{C_0}}}}}{r} = 1 \Leftrightarrow \frac{{{Z_{{C_0}}}}}{1}.\frac{{2 - {Z_{{C_0}}}}}{1} = 1 \Rightarrow {Z_{{C_0}}} = 1\)

Hệ số công suất của đoạn mạch \(MB\) là:

\(\cos {\varphi _{MB}} = \frac{r}{{\sqrt {{r^2} + {{\left( {{Z_L} - {Z_{{C_0}}}} \right)}^2}} }} = \frac{1}{{\sqrt {{1^2} + {{\left( {2 - 1} \right)}^2}} }} = \frac{1}{{\sqrt 2 }} = 0,71.\)

Đáp án cần chọn là: B
