Câu hỏi số 523842:

Vận dụng cao

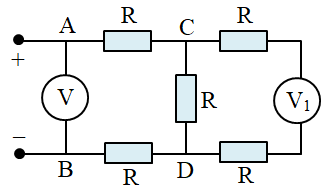

Hai vôn kế giống nhau được mắc vào mạch điện như hình vẽ.

a) Biết vôn kế V chỉ U; \({V_1}\) chỉ \({U_1}\). Tính tỉ số \(\dfrac{{{R_V}}}{R}\). Áp dụng khi \(U = 120\,\,V;\,\,{U_1} = 30\,\,V\).

b) Vôn kế \({V_1}\) có thể chỉ giá trị lớn nhất là bao nhiêu (khi U là không đổi)? Trong điều kiện nào? Khi \(U = 120\,\,V\) thì số chỉ \({V_1}\) lớn nhất là bao nhiêu?

A. \(a)\,\,\dfrac{{{R_V}}}{R} = \dfrac{{8{U_1}}}{{U - 3{U_1}}};\,\,\dfrac{{{R_V}}}{R} = 8\); b) vôn kế lí tưởng; \({U_{1\max }} = \dfrac{U}{3};\,\,{U_{1\max }} = 40\,\,V\).

B. \(a)\,\,\dfrac{{{R_V}}}{R} = \dfrac{{8{U_1}}}{{U - 3{U_1}}};\,\,\dfrac{{{R_V}}}{R} = 8\); b) vôn kế lí tưởng; \({U_{1\max }} = \dfrac{U}{4};\,\,{U_{1\max }} = 30\,\,V\).

C. \(a)\,\,\dfrac{{{R_V}}}{R} = \dfrac{{6{U_1}}}{{U - 3{U_1}}};\,\,\dfrac{{{R_V}}}{R} = 6\); b) vôn kế lí tưởng; \({U_{1\max }} = \dfrac{U}{3};\,\,{U_{1\max }} = 40\,\,V\).

D. \(a)\,\,\dfrac{{{R_V}}}{R} = \dfrac{{6{U_1}}}{{U - 3{U_1}}};\,\,\dfrac{{{R_V}}}{R} = 6\); b) vôn kế lí tưởng; \({U_{1\max }} = \dfrac{U}{4};\,\,{U_{1\max }} = 30\,\,V\).

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:523842

Phương pháp giải

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

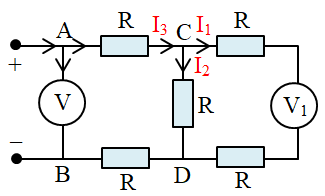

a) Ta có chiều dòng điện:

Ta có: \({U_1} = {I_1}.{R_V} \Rightarrow {I_1} = \dfrac{{{U_1}}}{{{R_V}}}\)

Xét đoạn mạch CD:

\(\begin{array}{l}{U_{CD}} = {I_2}.R = {I_1}\left( {2R + {R_V}} \right) \Rightarrow {U_{CD}} = {I_2}R = \dfrac{{{U_1}\left( {2R + {R_V}} \right)}}{{{R_V}}}\\ \Rightarrow {I_2} = \dfrac{{{U_1}\left( {2R + {R_V}} \right)}}{{R.{R_V}}}\end{array}\)

Xét tại nút C có:

\({I_3} = {I_1} + {I_2} = \dfrac{{{U_1}}}{{{R_V}}} + \dfrac{{{U_1}\left( {2R + {R_V}} \right)}}{{R.{R_V}}} = \dfrac{{{U_1}\left( {3R + {R_V}} \right)}}{{R.{R_V}}}\)

Xét đoạn mạch AB:

\(\begin{array}{l}U = {I_3}.2R + {U_{CD}} = \dfrac{{{U_1}.\left( {3R + {R_V}} \right).2R}}{{R.{R_V}}} + \dfrac{{{U_1}\left( {2R + {R_V}} \right)}}{{{R_V}}}\\ \Rightarrow U = \dfrac{{{U_1}\left( {8R + 3{R_V}} \right)}}{{{R_V}}} \Rightarrow U.{R_V} = 8{U_1}R + 3{U_1}{R_V}\\ \Rightarrow \left( {U - 3{U_1}} \right){R_V} = 8{U_1}R \Rightarrow \dfrac{{{R_V}}}{R} = \dfrac{{8{U_1}}}{{U - 3{U_1}}}\,\,\left( {U > 3{U_1}} \right)\end{array}\)

Thay số: \(\dfrac{{{R_V}}}{R} = \dfrac{{8.30}}{{120 - 3.30}} = 8\)

b) Từ ý a ta có:

\(U = \dfrac{{{U_1}\left( {8R + 3{R_V}} \right)}}{{{R_V}}} \Rightarrow {U_1} = U.\dfrac{{{R_V}}}{{8R + 3{R_V}}} = U.\dfrac{1}{{8\dfrac{R}{{{R_V}}} + 3}}\)

Để \({U_{1\max }} \Leftrightarrow \left( {\dfrac{R}{{{R_V}}}} \right)\min \Rightarrow \left( {\dfrac{{{R_V}}}{R}} \right)\max \to \) vôn kế lí tưởng có \({R_V} = \infty \)

Khi đó ta có: \({U_{1\max }} = \dfrac{U}{3}\)

Thay số: \({U_{1\max }} = \dfrac{{120}}{3} = 40\,\,\left( V \right)\)

Đáp án cần chọn là: A
