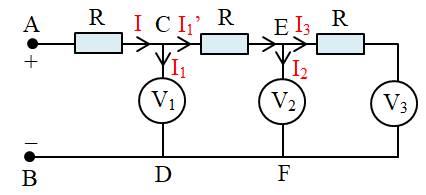

Cho mạch điện như hình vẽ, trong đó ba điện trở có cùng giá trị R và ba vôn kế có cùng
Cho mạch điện như hình vẽ, trong đó ba điện trở có cùng giá trị R và ba vôn kế có cùng điện trở \({R_V}\). Số chỉ của vôn kế \({V_1}\) là \({U_1}\), của \({V_3}\) là \({U_3}\). Hãy tính:
a) Số chỉ của vôn kế \({V_2}\).
b) Tỉ số \(\dfrac{{{R_V}}}{R}\).
c) Hiệu điện thế U.
Áp dụng với \({U_1} = 13,75\,\,V;\,\,{U_3} = 9\,\,V\).
Đáp án đúng là: C
Quảng cáo
Công thức định luật Ôm: \(I = \dfrac{U}{R}\)
Sử dụng định lí nút và quy tắc cộng hiệu điện thế
Ta có mạch điện:
Ta có cường độ dòng điện:
\(\begin{array}{l}{I_3} = \dfrac{{{U_3}}}{{{R_V}}}\,\,\left( 1 \right)\\{I_2} = \dfrac{{{U_2}}}{{{R_V}}}\end{array}\)
Lại có: \({U_2} = {I_3}R + {U_3} \Rightarrow {U_2} - {U_3} = {I_3}R \Rightarrow {I_3} = \dfrac{{{U_2} - {U_3}}}{R}\,\,\left( 2 \right)\)
Từ (1) và (2) ta có:
\(\dfrac{{{U_3}}}{{{R_V}}} = \dfrac{{{U_2} - {U_3}}}{R} \Rightarrow \dfrac{{{R_V}}}{R} = \dfrac{{{U_3}}}{{{U_2} - {U_3}}}\,\,\left( * \right)\)
Tại nút E ta có:
\({I_1}' = {I_2} + {I_3} = \dfrac{{{U_2}}}{{{R_V}}} + \dfrac{{{U_3}}}{{{R_V}}} = \dfrac{{{U_2} + {U_3}}}{{{R_V}}}\)
Ta có hiệu điện thế:
\(\begin{array}{l}{U_{CD}} = {U_1} = {I_1}'.R + {U_2} = \dfrac{{\left( {{U_2} + {U_3}} \right)R}}{{{R_V}}} + {U_2}\\ \Rightarrow {U_1} - {U_2} = \dfrac{{\left( {{U_2} + {U_3}} \right)R}}{{{R_V}}} \Rightarrow \dfrac{{{R_V}}}{R} = \dfrac{{{U_2} + {U_3}}}{{{U_1} - {U_2}}}\,\,\left( {**} \right)\end{array}\)
Từ (*) và (**) ta có:
\(\begin{array}{l}\dfrac{{{U_3}}}{{{U_2} - {U_3}}} = \dfrac{{{U_2} + {U_3}}}{{{U_1} - {U_2}}} \Rightarrow {U_3}.{U_1} - {U_3}.{U_2} = {U_2}^2 - {U_3}^2\\ \Rightarrow {U_2}^2 + {U_2}{U_3} - \left( {{U_3}^2 + {U_3}{U_1}} \right) = 0\\ \Rightarrow {U_2}^2 + {U_2}{U_3} + \dfrac{{{U_3}^2}}{4} - \left( {\dfrac{5}{4}{U_3}^2 + {U_3}{U_1}} \right) = 0\\ \Rightarrow {\left( {{U_2} + \dfrac{{{U_3}}}{2}} \right)^2} = \dfrac{5}{4}{U_3}^2 + {U_3}{U_1}\\ \Rightarrow {U_2} + \dfrac{{{U_3}}}{2} = \sqrt {\dfrac{5}{4}{U_3}^2 + {U_3}{U_1}} = \dfrac{1}{2}\sqrt {5{U_3}^2 + 4{U_3}{U_1}} \\ \Rightarrow {U_2} = \dfrac{{ - {U_3} + \sqrt {5{U_3}^2 + 4{U_3}{U_1}} }}{2}\end{array}\)
a) Thay số ta có: \({U_2} = \dfrac{{ - 9 + \sqrt {{{5.9}^2} + 4.9.13,75} }}{2} = 10,5\,\,\left( V \right)\)
b) Thay số vào (*) ta có:
\(\dfrac{{{R_V}}}{R} = \dfrac{9}{{10,5 - 9}} = 6\)
c) Tại nút C ta có:
\(I = {I_1}' + {I_1} = \dfrac{{{U_2} + {U_3}}}{{{R_V}}} + \dfrac{{{U_1}}}{{{R_V}}} = \dfrac{{{U_1} + {U_2} + {U_3}}}{{{R_V}}}\)
Hiệu điện thế:
\(\begin{array}{l}U = I.R + {U_1} = \dfrac{{\left( {{U_1} + {U_2} + {U_3}} \right)R}}{{{R_V}}} + {U_1}\\ \Rightarrow U = \left( {13,75 + 10,5 + 9} \right).\dfrac{1}{6} + 13,75 \approx 19,3\,\,\left( V \right)\end{array}\)
Đáp án cần chọn là: C
