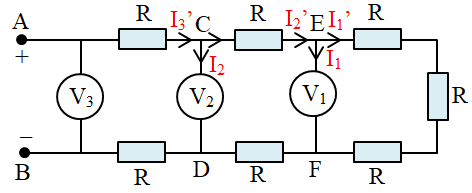

Cho mạch điện như hình vẽ, trong đó ba vôn kế \({V_1},\,\,{V_2},\,\,{V_3}\) có cùng điện trở \({R_V}\), các điện trở R có cùng giá trị R. Biết rằng số chỉ của hai vôn kế \({V_1},\,\,{V_2}\) là \({U_1}\) và \({U_2}\). Tìm số chỉ vôn kế \({V_3}\) theo \({U_1}\) và \({U_2}\). Cho \({U_2} = n{U_1}\), suy ra \({U_3}\) theo n và \({U_1}\). Áp dụng với \({U_1} = 6\,\,V;\,\,{U_2} = 24\,\,V\).

A. 89 V.

B. 98 V.

C. 108 V.

D. 72 V.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:523844

Phương pháp giải

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

a) Ta có chiều dòng điện:

Ta có cường độ dòng điện:

\(\begin{array}{l}{I_1} = \dfrac{{{U_1}}}{{{R_V}}}\\{I_1}' = \dfrac{{{U_1}}}{{3R}}\end{array}\)

Xét tại nút E có:

\({I_2}' = {I_1} + {I_1}' = \dfrac{{{U_1}}}{{{R_V}}} + \dfrac{{{U_1}}}{{3R}}\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_2} = {I_2}'.2R + {U_1} = \left( {\dfrac{{{U_1}}}{{{R_V}}} + \dfrac{{{U_1}}}{{3R}}} \right).2R + {U_1}\\ \Rightarrow {U_2} = \dfrac{{2{U_1}R}}{{{R_V}}} + \dfrac{5}{3}{U_1} \Rightarrow \dfrac{{2{U_1}R}}{{{R_V}}} = {U_2} - \dfrac{5}{3}{U_1}\\ \Rightarrow \dfrac{{{R_V}}}{R} = \dfrac{{2{U_1}}}{{{U_2} - \dfrac{5}{3}{U_1}}} = \dfrac{{6{U_1}}}{{3{U_2} - 5{U_1}}}\,\,\left( 1 \right)\end{array}\)

Tại nút C có:

\({I_3}' = {I_2} + {I_2}' = \dfrac{{{U_2}}}{{{R_V}}} + \dfrac{{{U_1}}}{{{R_V}}} + \dfrac{{{U_1}}}{{3R}}\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_3} = {I_3}'.2R + {U_2} = \left( {\dfrac{{{U_2}}}{{{R_V}}} + \dfrac{{{U_1}}}{{{R_V}}} + \dfrac{{{U_1}}}{{3R}}} \right).2R + {U_2}\\ \Rightarrow {U_3} = \dfrac{{\left( {{U_1} + {U_2}} \right).2R}}{{{R_V}}} + \dfrac{{2{U_1}}}{3} + {U_2}\\ \Rightarrow \dfrac{{\left( {{U_1} + {U_2}} \right).2R}}{{{R_V}}} = {U_3} - \dfrac{{2{U_1}}}{3} - {U_2}\\ \Rightarrow \dfrac{{{R_V}}}{R} = \dfrac{{2\left( {{U_1} + {U_2}} \right)}}{{{U_3} - \dfrac{{2{U_1}}}{3} - {U_2}}} = \dfrac{{6\left( {{U_1} + {U_2}} \right)}}{{3{U_3} - 2{U_1} - 3{U_2}}}\,\,\left( 2 \right)\end{array}\)

Từ (1) và (2) ta có:

\(\begin{array}{l}\dfrac{{6{U_1}}}{{3{U_2} - 5{U_1}}} = \dfrac{{6\left( {{U_1} + {U_2}} \right)}}{{3{U_3} - 2{U_1} - 3{U_2}}}\\ \Rightarrow {U_1}\left( {3{U_3} - 2{U_1} - 3{U_2}} \right) = \left( {{U_1} + {U_2}} \right)\left( {3{U_2} - 5{U_1}} \right)\\ \Rightarrow 3{U_1}{U_3} - 2{U_1}^2 - 3{U_1}{U_2} = 3{U_1}{U_2} - 5{U_1}^2 + 3{U_2}^2 - 5{U_1}{U_2}\\ \Rightarrow 3{U_1}{U_3} = {U_1}{U_2} - 3{U_1}^3 + 3{U_2}^2\\ \Rightarrow {U_3} = \dfrac{{{U_2}}}{3} - {U_1} + \dfrac{{{U_2}^2}}{{{U_1}}}\,\,\left( * \right)\end{array}\)

Với \(\dfrac{{{U_2}}}{{{U_1}}} = n \Rightarrow {U_2} = n{U_1}\), thay vào (*) ta được:

\({U_3} = \dfrac{{n{U_1}}}{3} - {U_1} + {n^2}{U_1} = {U_1}\left( {{n^2} + \dfrac{n}{3} - 1} \right)\)

Thay số: \({U_1} = 6V;\,\,{U_2} = 24V \Rightarrow n = \dfrac{{{U_2}}}{{{U_1}}} = 4\), ta có:

\({U_3} = 6.\left( {{4^2} + \dfrac{4}{3} - 1} \right) = 98\,\,\left( V \right)\)

Đáp án cần chọn là: B
