Câu hỏi số 523846:

Vận dụng cao

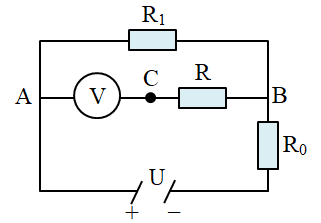

Cho mạch điện như hình vẽ, nguồn điện có hiệu điện thế không đổi U = 120 V, các điện trở \({R_0} = 20\,\,\Omega \); \({R_1} = 275\,\,\Omega \).

+ Giữa hai điểm A, B của mạch mắc nối tiếp điện trở \(R = 1000\,\,\Omega \) với vôn kế V thì vôn kế chỉ 10 V.

+ Nếu thay điện trở R bằng điện trở \({R_x}\) (\({R_x}\) mắc nối tiếp với vôn kế) thì vôn kế chỉ 20 V.

a) Tính điện trở \({R_V}\) của vôn kế.

b) Tính giá trị của điện trở \({R_x}\) (bỏ qua điện trở của dây dẫn).

A. \(a)\,\,{R_V} = 104,6\,\,\Omega ;\,\,{R_x} = 438\,\,\Omega \).

B. \(a)\,\,{R_V} = 104,6\,\,\Omega ;\,\,{R_x} = 440,68\,\,\Omega \).

C. \(a)\,\,{R_V} = 100\,\,\Omega ;\,\,{R_x} = 438\,\,\Omega \).

D. \(a)\,\,{R_V} = 100\,\,\Omega ;\,\,{R_x} = 440,68\,\,\Omega \).

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:523846

Phương pháp giải

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

Cấu trúc mạch điện: \({R_0}nt\left[ {{R_1}//\left( {{R_V}ntR} \right)} \right]\)

Số chỉ của vôn kế là:

\({U_V} = {I_V}.{R_V} \Rightarrow {I_V} = {I_R} = \dfrac{{{U_V}}}{{{R_V}}}\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{AB}} = {U_1} = {U_{VR}} \Rightarrow {I_1}{R_1} = {I_V}.\left( {{R_V} + R} \right)\\ \Rightarrow {I_1}{R_1} = \dfrac{{{U_V}}}{{{R_V}}}.\left( {{R_V} + R} \right) \Rightarrow {I_1} = \dfrac{{{U_V}}}{{{R_V}}}.\dfrac{{\left( {{R_V} + R} \right)}}{{{R_1}}}\end{array}\)

Tại nút B ta có:

\(I = {I_1} + {I_V} = \dfrac{{{U_V}}}{{{R_V}}}.\dfrac{{{R_V} + R}}{{{R_1}}} + \dfrac{{{U_V}}}{{{R_V}}} = \dfrac{{{U_V}}}{{{R_V}}}.\left( {\dfrac{{{R_V} + R}}{{{R_1}}} + 1} \right)\)

Hiệu điện thế giữa hai đầu mạch điện là:

\(\begin{array}{l}U = {U_{AB}} + {U_0} = {U_{AB}} + I.{R_0}\\ \Rightarrow U = \dfrac{{{U_V}}}{{{R_V}}}.\left( {{R_V} + R} \right) + \dfrac{{{U_V}}}{{{R_V}}}.\left( {\dfrac{{{R_V} + R}}{{{R_1}}} + 1} \right).{R_0}\\ \Rightarrow U = \dfrac{{{U_V}}}{{{R_V}}}.\left[ {{R_V} + R + \dfrac{{\left( {{R_V} + R} \right){R_0}}}{{{R_1}}} + {R_0}} \right]\,\,\left( * \right)\end{array}\)

a) Thay số vào phương trình (*), ta có:

\(\begin{array}{l}120 = \dfrac{{10}}{{{R_V}}}.\left[ {{R_V} + 1000 + \dfrac{{\left( {{R_V} + 1000} \right).20}}{{275}} + 20} \right]\\ \Rightarrow 12 = \dfrac{1}{{{R_V}}}.\left( {{R_V} + 1000 + \dfrac{{4{R_V}}}{{55}} + \dfrac{{800}}{{11}} + 20} \right)\\ \Rightarrow 12{R_V} = \dfrac{{49}}{{55}}{R_V} + \dfrac{{12020}}{{11}} \Rightarrow {R_V} = 100\,\,\left( \Omega \right)\end{array}\)

b) Thay \({R_V} = 100\,\,\Omega \) vào phương trình (*), ta được:

\(\begin{array}{l}120 = \dfrac{{20}}{{100}}.\left[ {100 + {R_x} + \dfrac{{\left( {100 + {R_x}} \right).20}}{{275}} + 20} \right]\\ \Rightarrow 600 = {R_x} + 120 + \dfrac{{4{R_x}}}{{55}} + \dfrac{{80}}{{11}}\\ \Rightarrow \dfrac{{59{R_x}}}{{55}} = \dfrac{{5200}}{{11}} \Rightarrow {R_x} \approx 440,68\,\,\left( \Omega \right)\end{array}\)

Đáp án cần chọn là: D
