Cho mạch điện như hình vẽ. Các ampe kế giống nhau và điện trở của chúng khác 0. Ampe kế

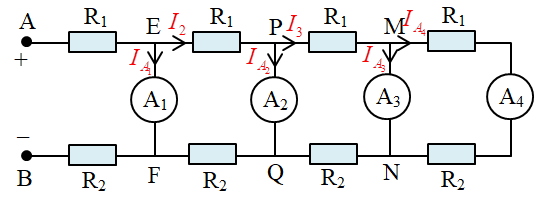

Cho mạch điện như hình vẽ. Các ampe kế giống nhau và điện trở của chúng khác 0. Ampe kế \({A_2}\) chỉ 1,9 A, ampe kế \({A_3}\) chỉ 0,4 A. Hãy tìm số chỉ của ampe kế \({A_1}\) và ampe kế \({A_4}\).
Đáp án đúng là: A
Quảng cáo
Công thức định luật Ôm: \(I = \dfrac{U}{R}\)
Sử dụng định lí nút và quy tắc cộng hiệu điện thế
Gọi điện trở các ampe kế giống nhau và bằng \({R_A}\)
Đặt \(R = {R_1} + {R_2}\)
Ta có chiều dòng điện:
Ta có hiệu điện thế:
\(\begin{array}{l}{U_{MN}} = {I_{{A_3}}}.{R_A} = {I_{{A_4}}}.\left( {{R_1} + {R_2} + {R_A}} \right) = {I_{{A_4}}}.\left( {R + {R_A}} \right)\\ \Rightarrow {I_{{A_4}}} = {I_{{A_3}}}.\dfrac{{{R_A}}}{{R + {R_A}}}\,\,\left( * \right)\end{array}\)
Tại nút M ta có:
\({I_3} = {I_{{A_3}}} + {I_{{A_4}}} = {I_{{A_3}}}.\left( {1 + \dfrac{{{R_A}}}{{R + {R_A}}}} \right) = {I_{{A_3}}}.\dfrac{{R + 2{R_A}}}{{R + {R_A}}}\)
Lại có hiệu điện thế:
\(\begin{array}{l}{U_{PQ}} = {I_{{A_2}}}.{R_A} = {I_3}\left( {{R_1} + {R_2}} \right) + {U_{MN}}\\ \Rightarrow {I_{{A_2}}}.{R_A} = {I_3}.R + {I_{{A_3}}}.{R_A}\\ \Rightarrow \left( {{I_{{A_2}}} - {I_{{A_3}}}} \right){R_A} = {I_{{A_3}}}.\dfrac{{R + 2{R_A}}}{{R + {R_A}}}.R\\ \Rightarrow \left( {1,9 - 0,4} \right){R_A} = 0,4.\dfrac{{R + 2{R_A}}}{{R + {R_A}}}.R\\ \Rightarrow 3,75{R_A}\left( {R + {R_A}} \right) = R.\left( {R + 2{R_A}} \right)\\ \Rightarrow 3,75R.{R_A} + 3,75{R_A}^2 = {R^2} + 2R.{R_A}\\ \Rightarrow {R^2} - 1,75{R_A} - 3,75{R_A}^2 = 0\\ \Rightarrow \left[ \begin{array}{l}R = 3{R_A}\,\,\left( {t/m} \right)\\R = - 1,25{R_A}\,\,\left( {loai} \right)\end{array} \right.\end{array}\)
Thay vào (*) ta có:
\(\begin{array}{l}{I_{{A_4}}} = 0,4.\dfrac{{{R_A}}}{{3{R_A} + {R_A}}} = 0,1\,\,\left( A \right)\\ \Rightarrow {I_3} = {I_{{A_3}}} + {I_{{A_4}}} = 0,4 + 0,1 = 0,5\,\,\left( A \right)\end{array}\)
Tại nút P ta có:
\({I_2} = {I_3} + {I_{{A_2}}} = 0,5 + 1,9 = 2,4\,\,\left( A \right)\)
Ta có hiệu điện thế:
\(\begin{array}{l}{U_{EF}} = {I_{{A_1}}}.{R_A} = {I_2}.\left( {{R_1} + {R_2}} \right) + {U_{PQ}} = {I_2}.R + {I_{{A_2}}}.{R_A}\\ \Rightarrow {I_{{A_1}}}.{R_A} = 2,4R + 1,9{R_A}\\ \Rightarrow {I_{{A_1}}}.{R_A} = 2,4.3{R_A} + 1,9{R_A} = 9,1{R_A}\\ \Rightarrow {I_{{A_1}}} = 9,1\,\,\left( A \right)\end{array}\)
Đáp án cần chọn là: A
