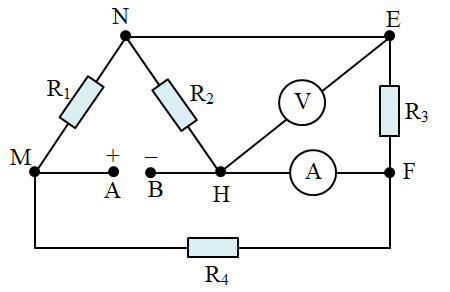

Cho mạch điện như hình vẽ. Biết \({R_1} = 20\,\,\Omega \); \({R_2} = 15\,\,\Omega \); \({R_3} = 30\,\,\Omega \); \({R_4} = 20\,\,\Omega \); \({U_{AB}} = 60\,\,V\). Các dụng cụ đo lí tưởng, bỏ qua điện trở của dây nối.

1) Tính số chỉ vôn kế, cho biết cực dương của vôn kế mắc vào điểm nào?

2) Tính số chỉ ampe kế, chỉ rõ chiều dòng điện chạy qua ampe kế.

A. 1) 20 V, cực dương của vôn kế mắc vào điểm E. 2) 3,67 A, chiều dòng điện chạy qua ampe kế là từ F đến H.

B. 1) 20 V, cực dương của vôn kế mắc vào điểm H. 2) 3,67 A, chiều dòng điện chạy qua ampe kế là từ F đến H.

C. 1) 20 V, cực dương của vôn kế mắc vào điểm E. 2) 3,67 A, chiều dòng điện chạy qua ampe kế là từ H đến F.

D. 1) 20 V, cực dương của vôn kế mắc vào điểm H. 2) 3,67 A, chiều dòng điện chạy qua ampe kế là từ H đến F.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:523849

Phương pháp giải

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

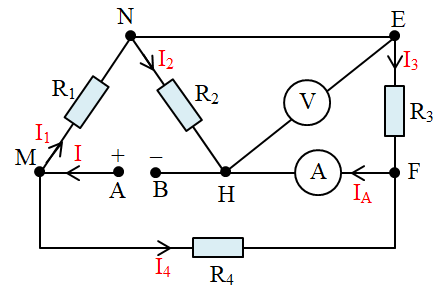

Ta có chiều dòng điện:

Cấu trúc mạch điện: \(\left[ {{R_1}nt\left( {{R_2}//{R_3}} \right)} \right]//{R_4}\)

Ta có điện trở tương đương:

\(\begin{array}{l}{R_{23}} = \dfrac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{15.30}}{{15 + 30}} = 10\,\,\left( \Omega \right)\\{R_{123}} = {R_1} + {R_{23}} = 20 + 10 = 30\,\,\left( \Omega \right)\\R = \dfrac{{{R_4}.{R_{123}}}}{{{R_4} + {R_{123}}}} = \dfrac{{20.30}}{{20 + 30}} = 12\,\,\left( \Omega \right)\end{array}\)

Cường độ dòng điện trong mạch là:

\(I = \dfrac{{{U_{AB}}}}{R} = \dfrac{{60}}{{12}} = 5\,\,\left( A \right)\)

Hiệu điện thế: \({U_4} = {U_{AB}} = 60V \Rightarrow {I_4} = \dfrac{{{U_4}}}{{{R_4}}} = \dfrac{{60}}{{20}} = 3\,\,\left( A \right)\)

Tại nút M có:

\(\begin{array}{l}{I_1} = I - {I_4} = 5 - 3 = 2\,\,\left( A \right) \Rightarrow {I_{23}} = {I_1} = 2\,\,\left( A \right)\\ \Rightarrow {U_{23}} = {I_{23}}.{R_{23}} = 2.10 = 20\,\,\left( V \right)\end{array}\)

Số chỉ của vôn kế là:

\({U_V} = {U_{EH}} = {U_2} = {U_3} = {U_{23}} = 20\,\,\left( V \right)\)

→ cực dương của vôn kế mắc vào điểm E.

Ta có cường độ dòng điện:

\({I_3} = \dfrac{{{U_3}}}{{{R_3}}} = \dfrac{{{U_{23}}}}{{{R_3}}} = \dfrac{{20}}{{30}} = \dfrac{2}{3}\,\,\left( A \right)\)

Tại nút F ta có:

\({I_A} = {I_4} + {I_3} = 3 + \dfrac{2}{3} \approx 3,67\,\,\left( A \right)\)

Chiều dòng điện chạy qua ampe kế là chiều từ F đến H

Đáp án cần chọn là: A
