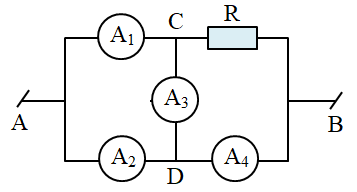

Cho mạch điện như hình, các ampe kế có cùng điện trở \({R_A}\). Biết ampe kế \({A_1}\) chỉ 3 A,
Cho mạch điện như hình, các ampe kế có cùng điện trở \({R_A}\). Biết ampe kế \({A_1}\) chỉ 3 A, \({A_2}\) chỉ 4 A.
a) Tìm số chỉ ampe kế \({A_3},\,\,{A_4}\) và cường độ dòng điện qua R.
b) Biết \(R = 3\,\,\Omega \). Tìm \({R_A}\).
Đáp án đúng là: B
Quảng cáo
Công thức định luật Ôm: \(I = \dfrac{U}{R}\)
Sử dụng định lí nút và quy tắc cộng hiệu điện thế

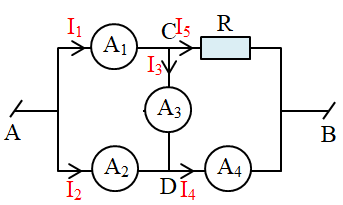

a) Giả sử dòng điện qua ampe kế \({A_3}\) có chiều từ C đến D:
Ta có hiệu điện thế:
\(\begin{array}{l}{U_{CD}} = {U_{CA}} + {U_{AD}} \Rightarrow {I_3}{R_A} = - {I_1}{R_A} + {I_2}{R_A}\\ \Rightarrow {I_3} = - {I_1} + {I_2} = - 3 + 4 = 1\,\,\left( A \right)\end{array}\)
Nhận xét: \({I_3} > 0 \to \) dòng điện qua \({A_3}\) có chiều từ C đến D.
Tại nút C ta có:
\({I_1} = {I_3} + {I_5} \Rightarrow 3 = 1 + {I_5} \Rightarrow {I_5} = 2\,\,\left( A \right)\)
Tại nút D ta có:
\({I_4} = {I_2} + {I_3} = 4 + 1 = 5\,\,\left( A \right)\)
b) Ta có hiệu điện thế giữa hai điểm A, B là:
\(\begin{array}{l}{U_{AB}} = {U_{AC}} + {U_{CB}} = {U_{AD}} + {U_{DB}}\\ \Rightarrow {I_1}{R_A} + {I_5}R = {I_2}{R_A} + {I_4}{R_A}\\ \Rightarrow {I_5}R = \left( {{I_2} + {I_4} - {I_1}} \right){R_A}\\ \Rightarrow {R_A} = \dfrac{{{I_5}.R}}{{{I_2} + {I_4} - {I_1}}} = \dfrac{{2.3}}{{4 + 5 - 3}} = 1\,\,\left( \Omega \right)\end{array}\)
Đáp án cần chọn là: B
