Cho mạch điện như hình vẽ. \({R_1} = 4\,\,\Omega \); \({R_2} = 2\,\,\Omega \); \({R_3} = 8\,\,\Omega \);

Câu hỏi số 526795:

Vận dụng cao

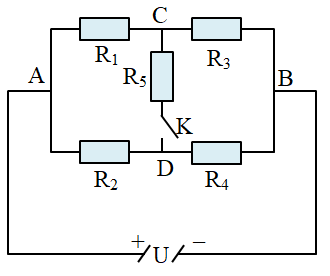

Cho mạch điện như hình vẽ. \({R_1} = 4\,\,\Omega \); \({R_2} = 2\,\,\Omega \); \({R_3} = 8\,\,\Omega \); \({R_5} = 10\,\,\Omega \); \(U = 12\,\,V\). Điện trở của các dây nối và khóa K không đáng kể. Khi K mở, cường độ dòng điện qua \({R_2}\) là 2 A. Tính cường độ dòng điện qua mỗi điện trở khi K đóng.

A. \({I_1} = {I_3} = 1A;\,\,{I_2} = {I_4} = 2A;\,\,{I_5} = 1A\).

B. \({I_1} = {I_2} = 1A;\,\,{I_3} = {I_4} = 2A;\,\,{I_5} = 1A\).

C. \({I_1} = {I_2} = 1A;\,\,{I_3} = {I_4} = 2A;\,\,{I_5} = 0\).

D. \({I_1} = {I_3} = 1A;\,\,{I_2} = {I_4} = 2A;\,\,{I_5} = 0\).

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:526795

Phương pháp giải

Mạch cầu cân bằng có: \({R_1}.{R_4} = {R_2}.{R_3};\,\,{I_5} = 0\)

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

Khi K mở, cấu trúc mạch điện là: \(\left( {{R_1}nt{R_3}} \right)//\left( {{R_2}nt{R_4}} \right)\)

Cường độ dòng điện:

\({I_2} = 2\,\,\left( A \right) \Rightarrow {I_{24}} = {I_2} = 2\,\,\left( A \right)\)

Lại có: \({U_{24}} = U = 12\,\,\left( V \right)\)

\( \Rightarrow {R_{24}} = \dfrac{{{U_{24}}}}{{{I_{24}}}} = \dfrac{{12}}{2} = 6\,\,\left( \Omega \right)\)

Mà \({R_{24}} = {R_2} + {R_4} \Rightarrow 6 = 2 + {R_4} \Rightarrow {R_4} = 4\,\,\left( \Omega \right)\)

Khi K đóng, mạch điện trở thành mạch cầu

Nhận xét: \({R_1}.{R_4} = {R_2}.{R_3} \to \) mạch điện là mạch cầu cân bằng

→ cường độ dòng điện qua \({R_5}\) là: \({I_5} = 0\)

Chập \(C \equiv D\), ta có cấu trúc mạch điện: \(\left( {{R_1}//{R_2}} \right)nt\left( {{R_3}//{R_4}} \right)\)

Ta có điện trở tương đương:

\(\begin{array}{l}{R_{12}} = \dfrac{{{R_1}.{R_2}}}{{{R_1} + {R_2}}} = \dfrac{{4.2}}{{4 + 2}} = \dfrac{4}{3}\,\,\left( \Omega \right)\\{R_{34}} = \dfrac{{{R_3}.{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{8.4}}{{8 + 4}} = \dfrac{8}{3}\,\,\left( \Omega \right)\\R = {R_{12}} + {R_{34}} = \dfrac{4}{3} + \dfrac{8}{3} = 4\,\,\left( \Omega \right)\end{array}\)

Cường độ dòng điện:

\(I = \dfrac{U}{R} = \dfrac{{12}}{4} = 3\,\,\left( A \right)\)

Hiệu điện thế:

\(\begin{array}{l}{U_1} = {U_2} = {U_{12}} = I.{R_{12}} = 3.\dfrac{4}{3} = 4\,\,\left( V \right)\\ \Rightarrow {I_1} = \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{4}{4} = 1\,\,\left( A \right)\\{I_2} = \dfrac{{{U_2}}}{{{R_2}}} = \dfrac{4}{2} = 2\,\,\left( A \right)\\{U_3} = {U_4} = {U_{34}} = I.{R_{34}} = 3.\dfrac{8}{3} = 8\,\,\left( V \right)\\ \Rightarrow {I_3} = \dfrac{{{U_3}}}{{{R_3}}} = \dfrac{8}{8} = 1\,\,\left( A \right)\\{I_4} = \dfrac{{{U_4}}}{{{R_4}}} = \dfrac{8}{4} = 2\,\,\left( A \right)\end{array}\)

Đáp án cần chọn là: D
