Câu hỏi số 526796:

Vận dụng cao

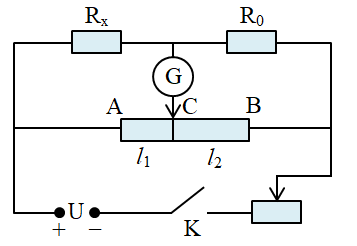

Hình bên là sơ đồ cầu Uyxtơn (Wheatstone) để đo \({R_x}\). AB là dây điện trở đồng chất hình trụ căng thẳng, \({R_0}\) đã biết. Khi di chuyển con chạy, tại vị trí \({I_G} = 0\), \(AC = {l_1}\), \(CB = {l_2}\). Tìm \({R_x}\).

A. \({R_x} = {R_0}.{l_1}\).

B. \({R_x} = {R_0}.{l_2}\).

C. \({R_x} = {R_0}\dfrac{{{l_1}}}{{{l_2}}}\).

D. \({R_x} = {R_0}\dfrac{{{l_2}}}{{{l_1}}}\).

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:526796

Phương pháp giải

Mạch cầu cân bằng có: \({R_x}.{R_{CB}} = {R_0}.{R_{AC}};\,\,{I_G} = 0\)

Tỉ số điện trở trên biến trở: \(\dfrac{{{R_{AC}}}}{{{R_{CB}}}} = \dfrac{{AC}}{{CB}}\)

Giải chi tiết

Để \({I_G} = 0 \to \) mạch điện là mạch cầu cân bằng, ta có:

\({R_x}.{R_{CB}} = {R_0}.{R_{AC}} \Rightarrow {R_x} = {R_0}.\dfrac{{{R_{AC}}}}{{{R_{CB}}}}\)

Lại có: \(\dfrac{{{R_{AC}}}}{{{R_{CB}}}} = \dfrac{{AC}}{{CB}} = \dfrac{{{l_1}}}{{{l_2}}} \Rightarrow {R_x} = {R_0}.\dfrac{{{l_1}}}{{{l_2}}}\)

Đáp án cần chọn là: C
