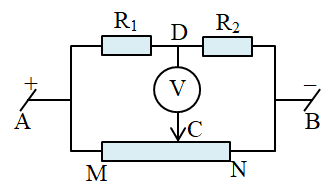

Cho mạch điện như hình vẽ: \({R_1} = 2\Omega \); \({R_2} = 4\Omega \); MN là một biến trở toàn phần phân bố đều theo chiều dài, có giá trị là \({R_b} = 15\Omega \); C là con chạy di chuyển được trên MN; \({U_{AB}} = 15V\) (không đổi).

a) Xác định vị trí con chạy C để Vôn kế chỉ số 0.

b) Tìm vị trí con chạy C để vôn kế chỉ 1V. Cho điện trở vôn kế rất lớn. Bỏ qua điện trở của các dây nối.

A. \(a)\,\,{R_{MC}} = 5\Omega ;\,\,b)\,\,{R_{MC}} = 6\Omega \).

B. \(a)\,\,{R_{MC}} = 10\Omega ;\,\,b)\,\,{R_{MC}} = 4\Omega \).

C. \(a)\,\,{R_{MC}} = 5\Omega ;\,\,b)\,\,{R_{MC}} = 4\Omega \) hoặc \({R_{MC}} = 6\Omega \).

D. \(a)\,\,{R_{MC}} = 10\Omega ;\,\,b)\,\,{R_{MC}} = 4\Omega \) hoặc \({R_{MC}} = 6\Omega \).

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:526800

Phương pháp giải

Vẽ lại mạch điện tương đương, tính điện trở tương đương

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

a) Ta có cấu trúc mạch điện: \(\left( {{R_1}nt{R_2}} \right)//\left( {{R_{MC}}nt{R_{CN}}} \right)\)

Điện trở tương đương:

\(\begin{array}{l}{R_{12}} = {R_1} + {R_2} = 2 + 4 = 6\,\,\left( \Omega \right)\\{R_{MN}} = {R_{MC}} + {R_{CN}} = 15\,\,\left( \Omega \right)\end{array}\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{12}} = {U_{MN}} = {U_{AB}} = 15\,\,\left( V \right)\\ \Rightarrow {I_1} = {I_2} = {I_{12}} = \dfrac{{{U_{12}}}}{{{R_{12}}}} = \dfrac{{15}}{6} = 2,5\,\,\left( A \right)\\ \Rightarrow {U_1} = {I_1}{R_1} = 2,5.2 = 5\,\,\left( V \right)\\{I_{MC}} = {I_{CN}} = {I_{MN}} = \dfrac{{{U_{MN}}}}{{{R_{MN}}}} = \dfrac{{15}}{{15}} = 1\,\,\left( A \right)\\ \Rightarrow {U_{MC}} = {I_{MC}}.{R_{MC}} = 1.{R_{MC}}\end{array}\)

Số chỉ của vôn kế là:

\(\begin{array}{l}{U_V} = {U_{DC}} = 0 \Rightarrow - {U_1} + {U_{MC}} = 0 \Rightarrow {U_{MC}} = {U_1}\\ \Rightarrow 1.{R_{MC}} = 5 \Rightarrow {R_{MC}} = 5\,\,\left( \Omega \right)\end{array}\)

b) Số chỉ của vôn kế là:

\({U_V} = {U_{DC}} = \left| { - {U_1} + {U_{MC}}} \right| = 1\,\,\left( V \right) \Rightarrow {U_{MC}} - {U_1} = \pm 1\,\,\left( V \right)\)

+ Trường hợp 1: \({U_{MC}} - {U_1} = 1V\)

\( \Rightarrow 1.{R_{MC}} - 5 = 1 \Rightarrow {R_{MC}} = 6\,\,\left( \Omega \right)\)

+ Trường hợp 2: \({U_{MC}} - {U_1} = - 1V\)

\( \Rightarrow 1.{R_{MC}} - 5 = - 1 \Rightarrow {R_{MC}} = 4\,\,\left( \Omega \right)\)

Đáp án cần chọn là: C
