Câu hỏi số 526801:

Vận dụng cao

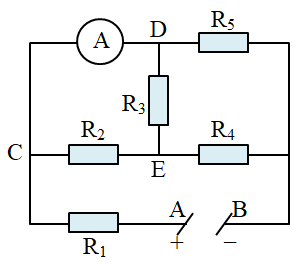

Cho mạch điện như hình vẽ: \({R_1} = {R_5} = 6\Omega \); \({R_2} = {R_3} = {R_4} = 8\Omega \). Điện trở của ampe kế và dây nối không đáng kể. Ampe kế chỉ 1,5A. Tìm hiệu điện thế U của nguồn.

A. 21 V.

B. 10 V.

C. 15 V.

D. 18 V.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:526801

Phương pháp giải

Vẽ lại mạch điện tương đương, tính điện trở tương đương

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút.

Giải chi tiết

Ta có cấu trúc mạch điện: \({R_1}nt\left\{ {\left[ {\left( {{R_2}//{R_3}} \right)nt{R_4}} \right]//{R_5}} \right\}\)

Điện trở tương đương:

\(\begin{array}{l}{R_{23}} = \dfrac{{{R_2}}}{2} = \dfrac{8}{2} = 4\,\,\left( \Omega \right)\\{R_{234}} = {R_{23}} + {R_4} = 4 + 8 = 12\,\,\left( \Omega \right)\\{R_{2345}} = \dfrac{{{R_{234}}.{R_5}}}{{{R_{234}} + {R_5}}} = \dfrac{{12.6}}{{12 + 6}} = 4\,\,\left( \Omega \right)\\R = {R_1} + {R_{2345}} = 6 + 4 = 10\,\,\left( \Omega \right)\end{array}\)

Cường độ dòng điện trong mạch là:

\(I = \dfrac{U}{R} = \dfrac{U}{{10}} \Rightarrow {I_1} = {I_{2345}} = I = \dfrac{U}{{10}}\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{234}} = {U_5} = {U_{2345}} = {I_{2345}}.{R_{2345}} = \dfrac{U}{{10}}.4 = 0,4U\\ \Rightarrow {I_{23}} = {I_4} = {I_{234}} = \dfrac{{{U_{234}}}}{{{R_{234}}}} = \dfrac{{0,4U}}{{12}} = \dfrac{U}{{30}}\\ \Rightarrow {U_2} = {U_3} = {U_{23}} = {I_{23}}.{R_{23}} = \dfrac{U}{{30}}.4 = \dfrac{{2U}}{{15}}\\ \Rightarrow {I_2} = \dfrac{{{U_2}}}{{{R_2}}} = \dfrac{{2U}}{{15.8}} = \dfrac{U}{{60}}\end{array}\)

Tại nút D, ta có số chỉ của ampe kế là:

\({I_A} = {I_1} - {I_2} \Rightarrow \dfrac{U}{{10}} - \dfrac{U}{{60}} = 1,5 \Rightarrow \dfrac{U}{{12}} = 1,5 \Rightarrow U = 18\,\,\left( V \right)\)

Đáp án cần chọn là: D
