Cho 4 điện trở khác nhau có giá trị \(100\Omega \); \(200\Omega \); \(300\Omega \)

Câu hỏi số 526802:

Vận dụng cao

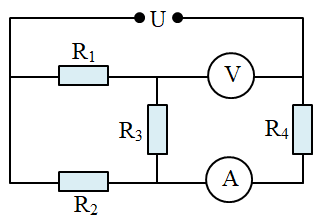

Cho 4 điện trở khác nhau có giá trị \(100\Omega \); \(200\Omega \); \(300\Omega \) và \(400\Omega \) mắc với vôn kế và ampe kế như hình vẽ. Hiệu điện thế giữa hai đầu mạch điện là U = 220V. Vôn kế (có điện trở rất lớn) chỉ \({U_V} = 180V\). Ampe kế (có điện trở nhỏ không đáng kể) chỉ I = 0,4A. Hãy xác định giá trị cụ thể của \({R_1},\,\,{R_2},\,\,{R_3},\,\,{R_4}\).

A. \({R_1} = 100\Omega ;\,\,{R_2} = 200\Omega ;\,\,{R_3} = 300\Omega ;\,\,{R_4} = 400\Omega \).

B. \({R_1} = 300\Omega ;\,\,{R_2} = 200\Omega ;\,\,{R_3} = 100\Omega ;\,\,{R_4} = 400\Omega \).

C. \({R_1} = 200\Omega ;\,\,{R_2} = 300\Omega ;\,\,{R_3} = 100\Omega ;\,\,{R_4} = 400\Omega \).

D. \({R_1} = 400\Omega ;\,\,{R_2} = 300\Omega ;\,\,{R_3} = 200\Omega ;\,\,{R_4} = 100\Omega \).

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:526802

Phương pháp giải

Vẽ lại mạch điện tương đương, tính điện trở tương đương

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

Ta có cấu trúc mạch điện: \(\left[ {\left( {{R_1}nt{R_3}} \right)//{R_2}} \right]nt{R_4}\)

Ta có số chỉ của vôn kế là:

\(\begin{array}{l}{U_V} = {U_3} + {U_4} = U - {U_1}\\ \Rightarrow {U_3} + {U_4} = 180\,\,\left( V \right) \Rightarrow {U_3} = 180 - {U_4}\\{U_1} = U - {U_V} = 220 - 180 = 40\,\,\left( V \right)\end{array}\)

Số chỉ của ampe kế là:

\({I_A} = I = {I_4} = 0,4\,\,\left( A \right)\)

Do \({R_1}nt{R_3} \Rightarrow {I_1} = {I_3} \Rightarrow \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{{{U_3}}}{{{R_3}}} \Rightarrow \dfrac{{{U_1}}}{{{U_3}}} = \dfrac{{{R_1}}}{{{R_3}}} \Rightarrow \dfrac{{40}}{{{U_3}}} = \dfrac{{{R_1}}}{{{R_3}}}\)

Nhận xét: tỉ số \(\dfrac{{{R_1}}}{{{R_3}}}\) có thể nhận các giá trị: \(\dfrac{1}{2};\,\,2;\,\,\dfrac{1}{3};\,\,3;\,\,\dfrac{1}{4};\,\,4;\,\,\dfrac{2}{3};\,\,\dfrac{3}{2}\)

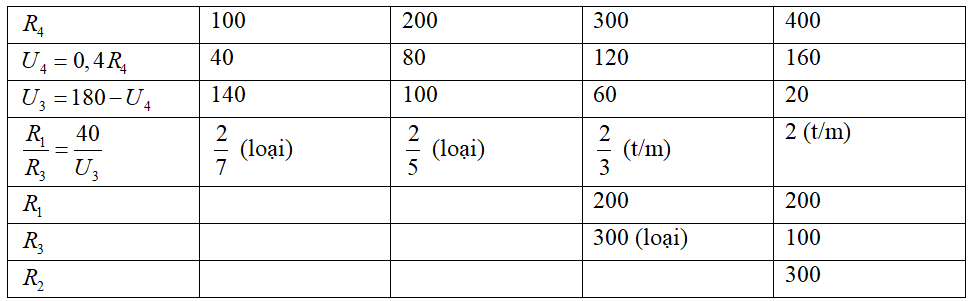

Ta có bảng giá trị:

Vậy các điện trở có giá trị là: \({R_1} = 200\Omega ;\,\,{R_2} = 300\Omega ;\,\,{R_3} = 100\Omega ;\,\,{R_4} = 400\Omega \)

Đáp án cần chọn là: C
