Trong hình vẽ dưới đây, biến trở có điện trở lớn nhất là \({R_0} = 6000\Omega \), các vôn kế

Câu hỏi số 526803:

Vận dụng cao

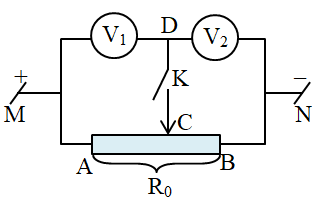

Trong hình vẽ dưới đây, biến trở có điện trở lớn nhất là \({R_0} = 6000\Omega \), các vôn kế có điện trở lần lượt là \({R_1} = 2000\Omega \); \({R_2} = 4000\Omega \). Điện trở của dây nối và khóa K không đáng kể. \({U_{MN}}\) không đổi và bằng 60V.

a) Khóa K hở, các vôn kế chỉ bao nhiêu?

b) Đóng khóa K, tìm vị trí con chạy C để không có dòng điện qua khóa K. Khi đó các vôn kế chỉ bao nhiêu?

c) Đóng khóa K, tìm vị trí con chạy C để hai vôn kế chỉ cùng một giá trị. Khi đó dòng điện qua khóa K là bao nhiêu và chạy theo chiều nào?

A. a) \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; b) \({R_{AC}} = 2000\Omega ;\,\,{R_{CB}} = 4000\Omega \); \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; c) \({R_{AC}} = 4000\Omega \), cường độ dòng điện qua khóa K 7,5 mA, chiều từ C đến D.

B. \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; b) \({R_{AC}} = 2000\Omega ;\,\,{R_{CB}} = 4000\Omega \); \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; c) \({R_{AC}} = 4000\Omega \), cường độ dòng điện qua khóa K 7,5 mA, chiều từ C đến D.

C. a) \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; b) \({R_{AC}} = 2000\Omega ;\,\,{R_{CB}} = 4000\Omega \); \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; c) \({R_{AC}} = 4000\Omega \), cường độ dòng điện qua khóa K 7,5 mA, chiều từ D đến C.

D. a) \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; b) \({R_{AC}} = 4000\Omega ;\,\,{R_{CB}} = 2000\Omega \); \({V_1}\) chỉ 20 V, \({V_2}\) chỉ 40 V; c) \({R_{AC}} = 4000\Omega \), cường dòng điện qua khóa K 7,5 mA, chiều từ D đến C.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:526803

Phương pháp giải

Vẽ lại mạch điện tương đương, tính điện trở tương đương

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

a) Khóa K mở, cấu trúc mạch điện là: \(\left( {{R_1}nt{R_2}} \right)//{R_0}\)

Điện trở tương đương:

\({R_{12}} = {R_1} + {R_2} = 2000 + 4000 = 6000\,\,\left( \Omega \right)\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{12}} = {U_0} = {U_{MN}} = 60\,\,\left( V \right)\\ \Rightarrow {I_1} = {I_2} = {I_{12}} = \dfrac{{{U_{12}}}}{{{R_{12}}}} = \dfrac{{60}}{{6000}} = 0,01\,\,\left( A \right)\end{array}\)

Số chỉ các Vôn kế là:

\(\begin{array}{l}{U_{{V_1}}} = {U_1} = {I_1}{R_1} = 0,01.2000 = 20\,\,\left( V \right)\\{U_{{V_2}}} = {U_2} = {I_2}{R_2} = 0,01.4000 = 40\,\,\left( V \right)\end{array}\)

b) Khóa K đóng, cấu trúc mạch điện: \(\left( {{R_1}//{R_{AC}}} \right)nt\left( {{R_2}//{R_{CB}}} \right)\)

Mặt khác, không có dòng điện qua khóa K, ta có:

\({I_1} = {I_2} \Rightarrow \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{{{U_2}}}{{{R_2}}} \Rightarrow \dfrac{{{U_1}}}{{{U_2}}} = \dfrac{{{R_1}}}{{{R_2}}} = \dfrac{{2000}}{{4000}} = \dfrac{1}{2}\)

Lại có:

\(\left\{ \begin{array}{l}{U_1} = {U_{AC}}\\{U_2} = {U_{CB}}\end{array} \right. \Rightarrow \dfrac{{{U_1}}}{{{U_2}}} = \dfrac{{{U_{AC}}}}{{{U_{CB}}}} \Rightarrow \dfrac{{{R_1}}}{{{R_2}}} = \dfrac{{{R_{AC}}}}{{{R_{CB}}}} = \dfrac{1}{2} \Rightarrow {R_{CB}} = 2{R_{AC}}\)

Từ đề bài ta có:

\(\begin{array}{l}{R_{AC}} + {R_{CB}} = {R_0} = 6000\,\,\left( \Omega \right)\\ \Rightarrow 3{R_{AC}} = 6000 \Rightarrow {R_{AC}} = 2000\,\,\left( \Omega \right)\\ \Rightarrow {R_{CB}} = 2{R_{AC}} = 4000\,\,\left( \Omega \right)\end{array}\)

Ta có điện trở tương đương:

\(\begin{array}{l}{R_{1AC}} = \dfrac{{{R_1}}}{2} = 1000\,\,\left( \Omega \right)\\{R_{2CB}} = \dfrac{{{R_2}}}{2} = 2000\,\,\left( \Omega \right)\\R = {R_{1AC}} + {R_{2CB}} = 3000\,\,\left( \Omega \right)\end{array}\)

Cường độ dòng điện trong mạch là:

\(\begin{array}{l}I = \dfrac{{{U_{MN}}}}{R} = \dfrac{{60}}{{3000}} = 0,02\,\,\left( A \right)\\ \Rightarrow {U_{{V_1}}} = {U_{1AC}} = I.{R_{1AC}} = 0,02.1000 = 20\,\,\left( V \right)\\{U_{{V_2}}} = {U_{2CB}} = I.{R_{2CB}} = 0,02.2000 = 40\,\,\left( V \right)\end{array}\)

c) Đóng khóa K, hai vôn kế chỉ cùng giá trị, ta có:

\({U_{{V_1}}} = {U_{{V_2}}} = \dfrac{{{U_{MN}}}}{2} = \dfrac{{60}}{2} = 30\,\,\left( V \right)\)

Lại có: \({R_{1AC}} = {R_{2CB}}\)

Đặt \({R_{AC}} = x \Rightarrow {R_{CB}} = {R_0} - x = 6000 - x\)

\(\begin{array}{l} \Rightarrow \dfrac{{{R_1}.x}}{{{R_1} + x}} = \dfrac{{{R_2}\left( {{R_0} - x} \right)}}{{{R_2} + \left( {{R_0} - x} \right)}}\\ \Rightarrow \dfrac{{2000x}}{{2000 + x}} = \dfrac{{4000\left( {6000 - x} \right)}}{{4000 + 6000 - x}}\\ \Rightarrow \dfrac{x}{{2000 + x}} = \dfrac{{2\left( {6000 - x} \right)}}{{10000 - x}}\\ \Rightarrow x\left( {10000 - x} \right) = 2\left( {6000 - x} \right)\left( {2000 + x} \right)\\ \Rightarrow - {x^2} + 10000x = - 2{x^2} + 8000x + 24000000\\ \Rightarrow {x^2} - 2000x - 24000000 = 0\\ \Rightarrow \left[ \begin{array}{l}x = 4000\,\,\left( \Omega \right)\,\,\left( {t/m} \right)\\x = - 6000\,\,\left( {loai} \right)\end{array} \right.\end{array}\)

Ta có cường độ dòng điện:

\(\begin{array}{l}{I_1} = \dfrac{{{U_{{V_1}}}}}{{{R_1}}} = \dfrac{{30}}{{2000}} = 0,015\,\,\left( A \right)\\{I_2} = \dfrac{{{U_{{V_2}}}}}{{{R_2}}} = \dfrac{{30}}{{4000}} = 0,0075\,\,\left( A \right)\end{array}\)

Nhận xét: \({I_1} > {I_2} \to \) dòng điện qua khóa K có chiều từ D đến C

Tại nút D ta có:

\({I_K} = {I_1} - {I_2} = 0,015 - 0,0075 = 7,{5.10^{ - 3}}\,\,\left( A \right) = 7,5\,\,\left( {mA} \right)\)

Đáp án cần chọn là: B
