Cho sơ đồ mạch điện như hình vẽ, vôn kế có điện trở vô cùng lớn, cực dương ở điểm C.

Câu hỏi số 526804:

Vận dụng cao

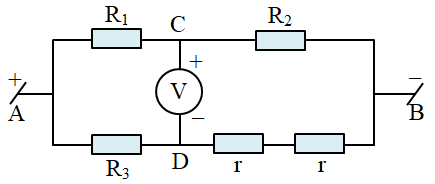

Cho sơ đồ mạch điện như hình vẽ, vôn kế có điện trở vô cùng lớn, cực dương ở điểm C. \({U_{AB}} = 12V\); \({R_1} = 5\Omega \); \({R_2} = 25\Omega \); \({R_3} = 20\Omega \). Tìm r, biết rằng nếu chuyển hai điện trở r ghép song song vào D và B thì số chỉ của vôn kế tăng 3 lần.

A. \(20\Omega \).

B. \(10\Omega \).

C. \(15\Omega \).

D. \(5\Omega \).

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:526804

Phương pháp giải

Vẽ lại mạch điện tương đương, tính điện trở tương đương

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng quy tắc cộng hiệu điện thế

Giải chi tiết

Gọi điện trở tương đương của đoạn mạch chứa 2 điện trở r là \({r_0}\)

Ta có cấu trúc mạch điện: \(\left( {{R_1}nt{R_2}} \right)//\left( {{R_3}nt{r_0}} \right)\)

Điện trở tương đương:

\(\begin{array}{l}{R_{12}} = {R_1} + {R_2} = 5 + 25 = 30\,\,\left( \Omega \right)\\{R_{30}} = {R_3} + {r_0} = 20 + {r_0}\end{array}\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{12}} = {U_{30}} = {U_{AB}} = 12\,\,\left( V \right)\\ \Rightarrow {I_1} = {I_2} = \dfrac{{{U_{12}}}}{{{R_{12}}}} = \dfrac{{12}}{{30}} = 0,4\,\,\left( A \right)\\{I_3} = {I_0} = \dfrac{{{U_{30}}}}{{{R_{30}}}} = \dfrac{{12}}{{20 + {r_0}}}\end{array}\)

Số chỉ của vôn kế là:

\(\begin{array}{l}{U_V} = {U_{CD}} = {U_{CA}} + {U_{AD}} = - {I_1}{R_1} + {I_3}{R_3}\\ \Rightarrow {U_V} = - 0,4.5 + \dfrac{{12}}{{20 + {r_0}}}.20 = \dfrac{{200 - 2{r_0}}}{{20 + {r_0}}}\end{array}\)

Khi hai điện trở r ghép nối tiếp, đặt \({r_1} = r + r = 2r\)

Khi hai điện trở r ghép song song, đặt \({r_2} = \dfrac{r}{2}\)

Ta có: \({r_1} = 4{r_2}\)

Khi hai điện trở r ghép song song, số chỉ của vôn kế tăng 3 lần, ta có:

\(\begin{array}{l}{U_{{V_2}}} = 3{U_{{V_1}}} \Rightarrow \dfrac{{200 - 2{r_2}}}{{20 + {r_2}}} = 3\dfrac{{200 - 2{r_1}}}{{20 + {r_1}}}\\ \Rightarrow \dfrac{{200 - 2{r_2}}}{{20 + {r_2}}} = 3\dfrac{{200 - 8{r_2}}}{{20 + 4{r_2}}}\\ \Rightarrow \dfrac{{100 - {r_2}}}{{20 + {r_2}}} = 3\dfrac{{25 - {r_2}}}{{5 + {r_2}}}\\ \Rightarrow \left( {100 - {r_2}} \right)\left( {5 + {r_2}} \right) = 3\left( {25 - {r_2}} \right)\left( {20 + {r_2}} \right)\\ \Rightarrow - {r_2}^2 + 95{r_2} + 500 = - 3{r_2}^2 + 15{r_2} + 1500\\ \Rightarrow 2{r_2}^2 + 80{r_2} - 1000 = 0\\ \Rightarrow \left[ \begin{array}{l}{r_2} = - 50\,\,\left( {loai} \right)\\{r_2} = 10\,\,\left( \Omega \right)\,\,\left( {t/m} \right)\end{array} \right.\\ \Rightarrow {r_2} = \dfrac{r}{2} = 10 \Rightarrow r = 20\,\,\left( \Omega \right)\end{array}\)

Đáp án cần chọn là: A
