Câu hỏi số 527607:

Vận dụng cao

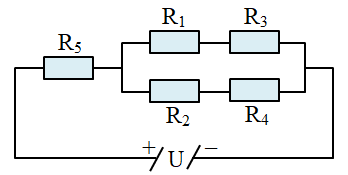

Cho mạch điện như hình vẽ. \({R_1} = {R_2} = {R_3} = 5\Omega \); \({R_5} = 6\Omega \); \(U = 24V\). Công suất nhiệt trên \({R_3}\) là 7,2W. Tính công suất nhiệt trên \({R_4}\).

A. 5,625W.

B. 8,1W.

C. 6,4W.

D. 9W.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:527607

Phương pháp giải

Công suất: \(P = {I^2}R = UI = \dfrac{{{U^2}}}{R}\)

Giải chi tiết

Công suất trên điện trở \({R_3}\) là:

\({P_3} = {I_3}^2{R_3} \Rightarrow 7,2 = {I_3}^2.5 \Rightarrow {I_3} = 1,2\,\,\left( A \right)\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{24}} = {U_{13}} = {I_{13}}.{R_{13}} = {I_3}.\left( {{R_1} + {R_3}} \right)\\ \Rightarrow {U_{24}} = 1,2.\left( {5 + 5} \right) = 12\,\,\left( V \right)\end{array}\)

Lại có: \({U_5} + {U_{12}} = U\)

\(\begin{array}{l} \Rightarrow {U_5} = U - {U_{12}} = 24 - 12 = 12\,\,\left( V \right)\\ \Rightarrow {I_5} = \dfrac{{{U_5}}}{{{R_5}}} = \dfrac{{12}}{6} = 2\,\,\left( A \right) = I\end{array}\)

Công suất tiêu thụ trên đoạn mạch là:

\(\begin{array}{l}P = \left( {{P_1} + {P_3}} \right) + \left( {{P_2} + {P_4}} \right) + {P_5}\\ \Rightarrow UI = {I_3}^2\left( {{R_1} + {R_3}} \right) + \dfrac{{{U_{24}}^2}}{{{R_2} + {R_4}}} + {I_5}^2{R_5}\\ \Rightarrow 24.2 = 1,{2^2}.\left( {5 + 5} \right) + \dfrac{{{{12}^2}}}{{5 + {R_4}}} + {2^2}.6 \Rightarrow {R_4} = 10\,\,\left( \Omega \right)\end{array}\)

Cường độ dòng điện trên điện trở \({R_4}\) là:

\({I_4} = {I_{24}} = \dfrac{{{U_{24}}}}{{{R_2} + {R_4}}} = \dfrac{{12}}{{5 + 10}} = 0,8\,\,\left( A \right)\)

Công suất tiêu thụ trên điện trở \({R_4}\) là:

\({P_4} = {I_4}^2.{R_4} = 0,{8^2}.10 = 6,4\,\,\left( {\rm{W}} \right)\)

Đáp án cần chọn là: C
