Cho mạch điện như hình vẽ. \({U_{AB}} = 18V\); \({U_{CB}} = 12V\). Biết công suất tiêu thụ trên

Câu hỏi số 527609:

Vận dụng cao

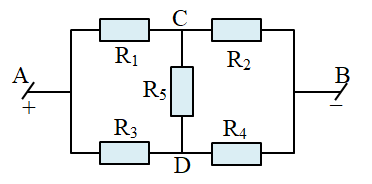

Cho mạch điện như hình vẽ. \({U_{AB}} = 18V\); \({U_{CB}} = 12V\). Biết công suất tiêu thụ trên \({R_1}\) và \({R_2}\) là \({P_1} = {P_2} = 6W\), công suất tiêu thụ trên \({R_5}\) là \({P_5} = 1,5W\) và tỉ số công suất tiêu thụ trên \({R_3}\) và \({R_4}\) là \(\dfrac{{{P_3}}}{{{P_4}}} = \dfrac{3}{5}\). Hãy xác định:

a) Cường độ dòng điện qua mỗi điện trở.

b) Công suất tiêu thụ của cả mạch.

A. 21W.

B. 36,5W.

C. 30W.

D. 31,5W.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:527609

Phương pháp giải

Công suất: \(P = UI\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Công suất của cả mạch: \(P = {P_1} + {P_2} + {P_3} + {P_4} + {P_5}\)

Giải chi tiết

a) Công suất tiêu thụ trên điện trở \({R_2}\) là:

\({P_2} = {U_2}{I_2} = {U_{CB}}.{I_2} \Rightarrow 6 = 12.{I_2} \Rightarrow {I_2} = 0,5\,\,\left( A \right)\)

Ta có hiệu điện thế:

\({U_{AB}} = {U_{AC}} + {U_{CB}} \Rightarrow {U_{AC}} = {U_1} = {U_{AB}} - {U_{CB}} = 18 - 12 = 6\,\,\left( V \right)\)

Công suất tiêu thụ trên điện trở \({R_1}\) là:

\({P_1} = {U_1}{I_1} \Rightarrow 6 = 6.{I_1} \Rightarrow {I_1} = 1\,\,\left( A \right)\)

Nhận xét: \({I_1} > {I_2} \to \) cường độ dòng điện qua điện trở \({R_5}\) có chiều từ C đến D

Tại nút C ta có:

\({I_5} = {I_1} - {I_2} = 1 - 0,5 = 0,5\,\,\left( A \right)\)

Công suất tiêu thụ trên điện trở \({R_5}\) là:

\({P_5} = {I_5}{U_5} \Rightarrow 1,5 = 0,5.{U_5} \Rightarrow {U_5} = {U_{CD}} = 3\,\,\left( V \right)\)

Lại có hiệu điện thế:

\(\begin{array}{l}{U_{AB}} = {U_{AC}} + {U_{CD}} + {U_{CB}} = {U_1} + {U_5} + {U_4}\\ \Rightarrow {U_4} = {U_{AB}} - {U_1} - {U_5} = 18 - 6 - 3 = 9\,\,\left( V \right)\end{array}\)

Mặt khác:

\(\begin{array}{l}{U_{AB}} = {U_{AC}} + {U_{CB}} = {U_3} + {U_4}\\ \Rightarrow {U_3} = {U_{AB}} - {U_4} = 18 - 9 = 9\,\,\left( V \right)\end{array}\)

Ta có tỉ số:

\(\dfrac{{{P_3}}}{{{P_4}}} = \dfrac{{{U_3}{I_3}}}{{{U_4}{I_4}}} \Rightarrow \dfrac{{9{I_3}}}{{9{I_4}}} = \dfrac{3}{5} \Rightarrow \dfrac{{{I_3}}}{{{I_4}}} = \dfrac{3}{5} \Rightarrow {I_3} = 0,6{I_4}\)

Tại nút D ta có:

\(\begin{array}{l}{I_4} = {I_3} + {I_5} \Rightarrow {I_4} = 0,6{I_4} + 0,5\\ \Rightarrow 0,4{I_4} = 0,5 \Rightarrow {I_4} = 1,25\,\,\left( A \right)\\ \Rightarrow {I_3} = 0,6{I_4} = 0,75\,\,\left( A \right)\end{array}\)

b) Công suất tiêu thụ của cả mạch là:

\(\begin{array}{l}P = {P_1} + {P_2} + {P_3} + {P_4} + {P_5} = 6 + 6 + {U_3}{I_3} + {U_4}{I_4} + 1,5\\ \Rightarrow P = 13,5 + 9.0,75 + 9.1,25 = 31,5\,\,\left( {\rm{W}} \right)\end{array}\)

Đáp án cần chọn là: D
