Cho mạch điện như hình vẽ, biết U = 3,6V không đổi; \({R_1} = 4\Omega \); \({R_2} = {R_{MN}}\) là

Câu hỏi số 527612:

Vận dụng cao

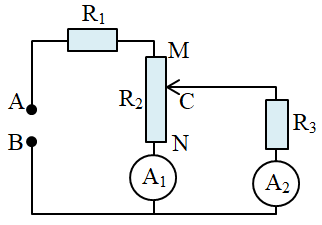

Cho mạch điện như hình vẽ, biết U = 3,6V không đổi; \({R_1} = 4\Omega \); \({R_2} = {R_{MN}}\) là biến trở con chạy. Bỏ qua điện trở của các ampe kế và dây nối. Đặt con chạy C ở vị trí \({R_{MC}} = 40\Omega \). Ampe kế \({A_1}\) chỉ 54mA, ampe kế \({A_2}\) chỉ 18mA.

a) Tính \({R_3}\) và \({R_{CN}}\).

b) Tính công suất tiêu thụ trên toàn biến trở \({R_2}\).

A. 23W.

B. 32W.

C. 0,32W.

D. 0,23W.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:527612

Phương pháp giải

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Công suất: \(P = {I^2}R\)

Công suất trên biến trở: \({P_b} = {P_{NC}} + {P_{CM}}\)

Giải chi tiết

a) Cấu trúc mạch điện: \(\left( {{R_{NC}}//{R_3}} \right)nt{R_{CM}}nt{R_1}\)

Cường độ dòng điện trong mạch là:

\(I = {I_{{A_1}}} + {I_{{A_2}}} = 54 + 18 = 72\,\,\left( {mA} \right) = 0,072\,\,\left( A \right)\)

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{NC}} = {U_3} = U - {U_{MC}} - {U_1} = U - I\left( {{R_{MC}} + {R_1}} \right)\\ \Rightarrow {U_{NC}} = {U_3} = 3,6 - 0,072.\left( {40 + 4} \right) = 0,432\,\,\left( V \right)\\ \Rightarrow {R_3} = \dfrac{{{U_3}}}{{{I_{{A_2}}}}} = \dfrac{{0,432}}{{0,018}} = 24\,\,\left( \Omega \right)\\{R_{CN}} = \dfrac{{{U_{CN}}}}{{{I_{{A_1}}}}} = \dfrac{{0,432}}{{0,054}} = 8\,\,\left( \Omega \right)\end{array}\)

b) Công suất trên toàn biến trở \({R_2}\) là:

\(\begin{array}{l}{P_b} = {P_{NC}} + {P_{CM}} = {I_{NC}}^2.{R_{NC}} + {I_{CM}}^2.{R_{CM}}\\ \Rightarrow {P_b} = 0,{054^2}.8 + 0,{072^2}.40 \approx 0,23\,\,\left( {\rm{W}} \right)\end{array}\)

Đáp án cần chọn là: D
