Cho mạch điện như hình vẽ: Nguồn điện có suất điện động 12V và điện trở trong \(1\Omega

Câu hỏi số 531713:

Vận dụng

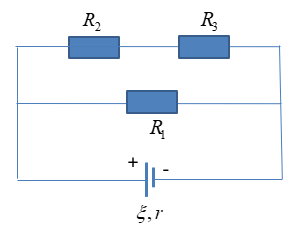

Cho mạch điện như hình vẽ: Nguồn điện có suất điện động 12V và điện trở trong \(1\Omega \), các điện trở thuần \({R_1} = 40\Omega ;{R_2} = 25\Omega ;{R_3} = 35\Omega \). Công suất tiêu thụ của mạch ngoài gần giá trị nào sau đây nhất là:

A. 5,0W

B. 5,5W

C. 6,0W

D. 6,5W

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:531713

Phương pháp giải

Điện trở tương đương của đoạn mạch gồm các điện trở nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)

Điện trở tương đương của đoạn mạch gồm các điện trở song song: \(\dfrac{1}{{{R_{//}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}}\)

Biểu thức định luật ôm cho toàn mạch: \(I = \dfrac{E}{{{R_N} + r}}\)

Công suất tiêu thụ: \(P = {I^2}R\)

Giải chi tiết

Cấu trúc mạch điện: \(\left( {{R_2}\,\,nt\,\,{R_3}} \right)\,\,//\,\,{R_1}\)

\( \Rightarrow {R_{23}} = {R_2} + {R_3} = 35 + 25 = 60\Omega \)

Điện trở tương đương mạch ngoài:

\(\dfrac{1}{{{R_N}}} = \dfrac{1}{{{R_{23}}}} + \dfrac{1}{{{R_1}}} = \dfrac{1}{{60}} + \dfrac{1}{{40}} \Rightarrow {R_N} = 24\Omega \)

Cường độ dòng điện trong mạch chính:

\(I = \dfrac{E}{{{R_N} + r}} = \dfrac{{12}}{{24 + 1}} = 0,48{\rm{A}}\)

Công suất tiêu thụ mạch ngoài:

\({P_N} = {I^2}{R_N} = 0,{48^2}.24 = 5,5296W\)

Đáp án cần chọn là: B
