Đặt điện áp xoay chiều \(u = 120\sqrt 2 \cos \left( {100\pi t} \right)\,\,V\) vào hai đầu đoạn mạch
Đặt điện áp xoay chiều \(u = 120\sqrt 2 \cos \left( {100\pi t} \right)\,\,V\) vào hai đầu đoạn mạch gồm điện trở thuần \(R = 60\Omega \), cuộn cảm thuần có hệ số tự cảm \(L = \dfrac{{0,8}}{\pi }\,\,H\), tụ điện có điện dung C thay đổi được mắc nối tiếp. Điều chỉnh điện dung của tụ điện thì thấy ứng với hai giá trị khác nhau là \({C_1}\) và \({C_2}\), điện áp hiệu dụng giữa hai bản tụ đều bằng U. Giá trị của U có thể là
Đáp án đúng là: C
Quảng cáo
Khi \(C = {C_1}\) hoặc \(C = {C_2}\) thì \({U_C}\) có cùng giá trị, điện áp hiệu dụng giữa hai đầu tụ điện đạt giá trị cực đại khi: \({C_0} = \dfrac{{{C_1} + {C_2}}}{2};\,\,{U_{C\max }} = \dfrac{{U\sqrt {{R^2} + Z_L^2} }}{R}\)
Cảm kháng của cuộn dây là:
\({Z_L} = \omega L = 100\pi.\dfrac{{0,8}}{\pi } = 80\,\,\left( \Omega \right)\)
Điện áp hiệu dụng giữa hai đầu tụ điện đạt giá trị cực đại là:
\({U_{{C_{\max }}}} = \dfrac{{{U^2}.\sqrt {{R^2} + Z_L^2} }}{R} = \dfrac{{120.\sqrt {{{60}^2} + {{80}^2}} }}{{80}} = 200\,\,\left( V \right)\)
Khi \({Z_C} = 0 \Rightarrow {U_C} = 0\)
Khi \({Z_C} \to \infty \Rightarrow {U_C} = U\)

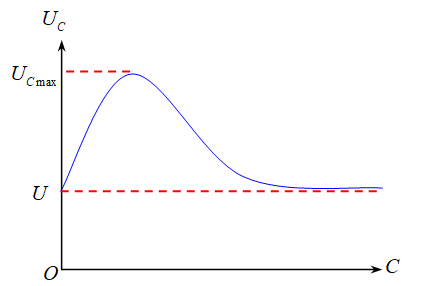

Đồ thị của \({U_C}\) có dạng
Vậy giá trị \({U_C}\) có thể là: \(120 < U < 200\)
Trong 4 đáp án chỉ có giá trị 150V thỏa mãn.
Đáp án cần chọn là: C
