Một kính tiềm vọng gồm hai gương phẳng \({G_1}\) và \({G_2}\) song song, quay mặt phản xạ vào

Câu hỏi số 543545:

Vận dụng cao

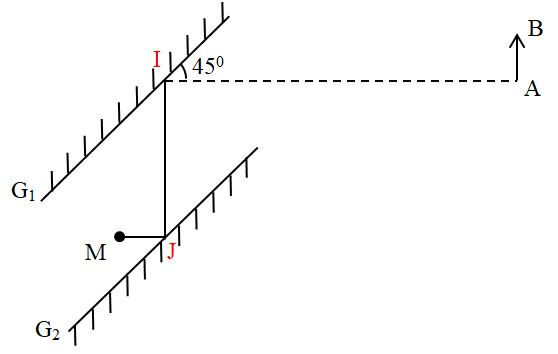

Một kính tiềm vọng gồm hai gương phẳng \({G_1}\) và \({G_2}\) song song, quay mặt phản xạ vào nhau, nghiêng một góc \({45^0}\) so với phương ngang. Các tia sáng đi từ vật sáng AB qua \({G_1},\,\,{G_2}\) tới mắt quan sát viên tại M. Cho AB = 3m, AI = 48m, IJ = 1,8m, JM = 0,2m.

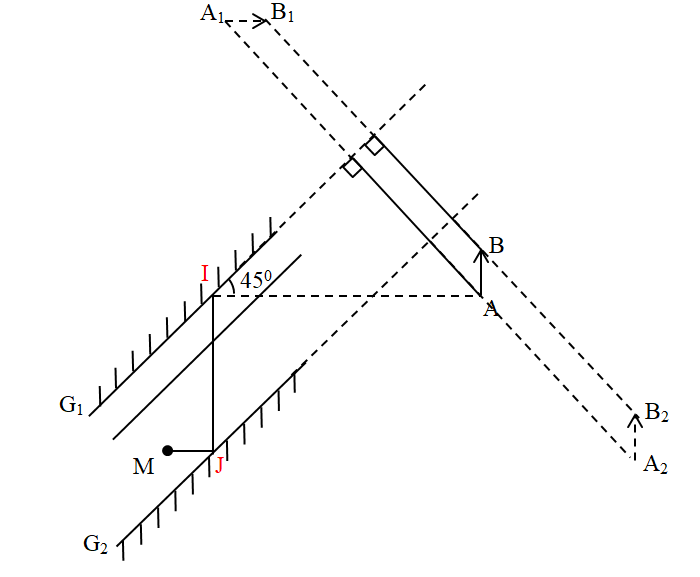

a) Vẽ các ảnh \({A_1}{B_1},\,\,{A_2}{B_2}\) của vật tạo bởi hai gương \({G_1},\,\,{G_2}\).

b) Vẽ tia sáng từ B tới \({G_1},\,\,{G_2}\) rồi tới M.

c) Tính \(\widehat {{A_2}M{B_2}}\) (biết \(\tan {3^0}26' = 0,06\)).

Quảng cáo

Xem lời giải

Câu hỏi:543545

Phương pháp giải

Sử dụng định luật phản xạ ánh sáng

Giải chi tiết

+ Lấy \({A_1}\) đối xứng với A qua \({G_1}\)

+ Lấy \({B_1}\) đối xứng với B qua \({G_1}\)

+ Nối \({A_1}{B_1}\) là ảnh của AB qua gương \({G_1}\)

+ Lấy \({A_2}\) đối xứng với \({A_1}\) qua \({G_2}\)

+ Lấy \({B_2}\) đối xứng với \({B_1}\) qua \({G_2}\)

+ Nối \({A_2}{B_2}\) là ảnh của \({A_1}{B_1}\) qua gương \({G_2}\)

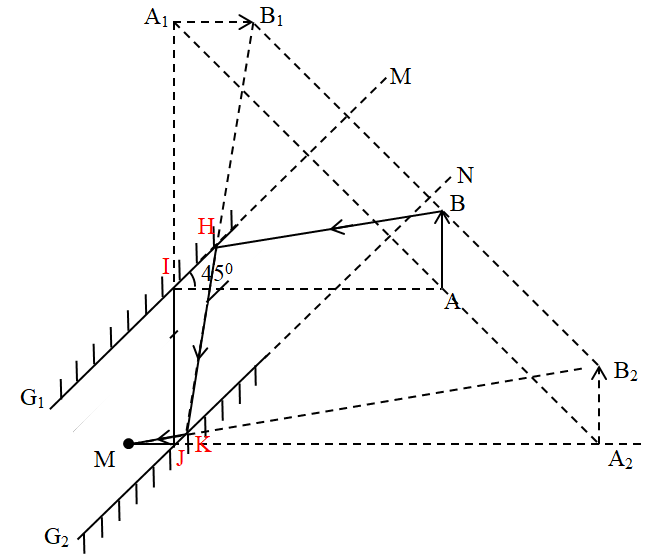

+ Nối \(M{B_2}\) cắt gương \({G_2}\) tại K

+ Nối \({B_1}K\) cắt gương \({G_1}\) tại H

+ Nối BH → đường truyền tia sáng là BHKM

Do \({A_1}\) đối xứng với A qua \({G_1} \to I{A_1} = IA = 48\,\,\left( m \right)\)

Lại có: \(\widehat {AIM} = \widehat {{A_1}IM} = {45^0} \Rightarrow \widehat {AI{A_1}} = {90^0} \Rightarrow {A_1}I \bot AI\)

\( \to {A_1},\,\,I,\,\,J\) thẳng hàng

Mặt khác:

\(\widehat {IJN} = {45^0} \Rightarrow \widehat {{A_2}JN} = \widehat {IJN} = {45^0} \Rightarrow \widehat {IJ{A_2}} = {90^0} \Rightarrow {A_1}J \bot {A_2}J\)

Mà \({A_2}\) đối xứng với \({A_1}\) qua gương \({G_2}\)

\( \to \Delta J{A_1}{A_2}\) vuông cân tại J

\( \Rightarrow J{A_2} = J{A_1} = AI + IJ = 48 + 1,8 = 49,8\,\,\left( m \right)\)

Xét tam giác \(M{A_2}{B_2}\) có:

\(\begin{array}{l}\tan \widehat {{A_2}M{B_2}} = \dfrac{{{A_2}{B_2}}}{{M{A_2}}} = \dfrac{{{A_2}{B_2}}}{{MJ + J{A_2}}}\\ \Rightarrow \tan \widehat {{A_2}M{B_2}} = \dfrac{3}{{49,8 + 0,2}} = 0,06\\ \Rightarrow \widehat {{A_2}M{B_2}} = {3^0}26'\end{array}\)
