Câu hỏi số 554358:

Vận dụng cao

Một vật sáng AB đặt trước một thấu kính hội tụ \({L_1}\), thấu kính có tiêu cự \({f_1} = f\). Vật AB cách thấu kính một khoảng 2f.

a) Vẽ ảnh của vật AB qua thấu kính \({L_1}\).

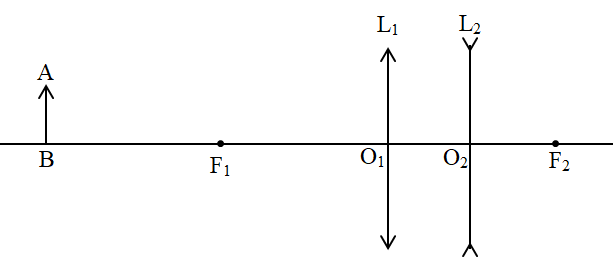

b) Sau thấu kính \({L_1}\) người ta đặt một thấu kính phân kì \({L_2}\) có tiêu cự \({f_2} = \dfrac{f}{2}\). Thấu kính \({L_2}\) cách thấu kính \({L_1}\) một khoảng \({O_1}{O_2} = \dfrac{f}{2}\), trục chính của hai thấu kính trùng nhau (hình vẽ). Vẽ ảnh của vật AB qua hai thấu kính trên và dùng hình học (không dùng công thức thấu kính) tìm khoảng cách từ ảnh cuối cùng \({A_2}{B_2}\) đến thấu kính phân kì.

Quảng cáo

Xem lời giải

Câu hỏi:554358

Phương pháp giải

Sử dụng tính chất chiều truyền của các tia sáng đặc biệt qua thấu kính

Sử dụng tính chất tam giác đồng dạng

Giải chi tiết

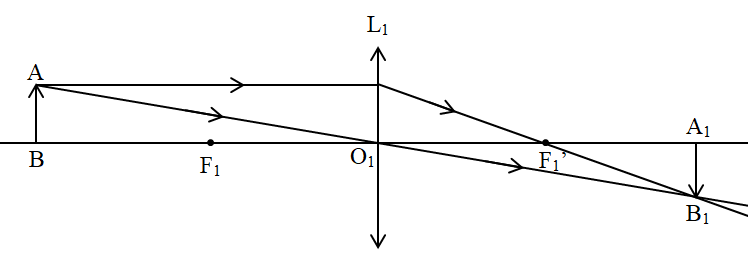

a) Ta có hình vẽ:

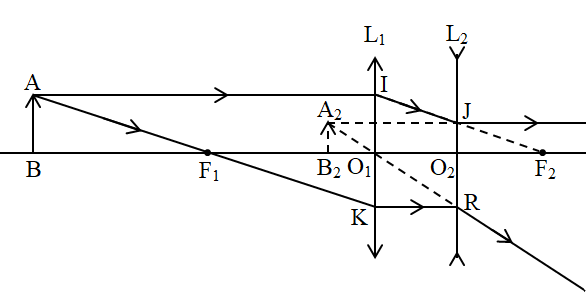

b) Ta có hình vẽ:

Xét \(\Delta {F_1}AB = \Delta {F_1}{O_1}K \Rightarrow {O_1}K = AB\)

\( \Rightarrow {O_1}K = {O_2}R = AB\)

Xét \(\Delta {O_1}{A_2}{B_2} \sim \Delta {O_1}{O_2}R\) có:

\(\dfrac{{{A_2}{B_2}}}{{{O_2}R}} = \dfrac{{{O_1}{B_2}}}{{{O_1}{O_2}}} \Rightarrow \dfrac{{{A_2}{B_2}}}{{AB}} = \dfrac{{{O_1}{B_2}}}{{{O_1}{O_2}}}\,\,\left( 1 \right)\)

Xét \(\Delta {F_2}{O_2}J \sim \Delta {F_2}{O_1}I\) có:

\(\dfrac{{{F_2}{O_2}}}{{{F_2}{O_1}}} = \dfrac{{{O_2}J}}{{{O_1}I}} = \dfrac{{{A_2}{B_2}}}{{AB}}\,\,\left( 2 \right)\)

Từ (1) và (2) ta có:

\(\begin{array}{l}\dfrac{{{O_1}{B_2}}}{{{O_1}{O_2}}} = \dfrac{{{F_2}{O_2}}}{{{F_2}{O_1}}} \Rightarrow {O_1}{B_2} = \dfrac{{{O_1}{O_2}.{F_2}{O_2}}}{{{F_2}{O_1}}} = \dfrac{{\dfrac{f}{2}.\dfrac{f}{2}}}{f} = \dfrac{f}{4}\\ \Rightarrow {O_2}{B_2} = {O_1}{B_2} + {O_1}{O_2} = \dfrac{f}{4} + \dfrac{f}{2} = \dfrac{{3f}}{4}\end{array}\)
