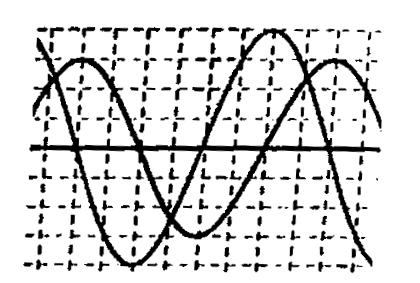

Để xác định độ tự cảm của một cuộn cảm thuần, một học sinh mắc cuộn cảm này với một điện trở \(R = 30\Omega \) rồi mắc hai đầu mạch vào nguồn điện xoay chiều. Dùng dao động kí điện tử để hiển thị đồng thời đồ thị điện áp tức thời giữa hai đầu cuộn cảm và điện áp tức thời giữa hai đầu điện trở R thì cho kết quả như hình bên (các đường hình sin). Biết dao động kí đã được chỉnh sao cho ứng với mỗi ô vuông trên màn hình thì cạnh nằm ngang là 0,004 s và cạnh thẳng đứng là 10 V. Độ tự cảm của cuộn dây là
Đáp án đúng là: D
Quảng cáo
Sử dụng kĩ năng đọc đồ thị
Cường độ dòng điện hiệu dụng: \(I = \dfrac{U}{Z}\)
Cảm kháng của cuộn dây: \({Z_L} = \omega L = \dfrac{{2\pi }}{T}.L\)

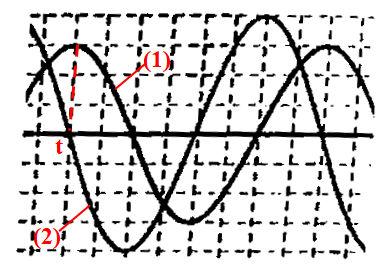

Từ đồ thị ta thấy 1 chu kì của điện áp ứng với 8 ô:
\(T = 8.0,004 = 0,032\,\,\left( s \right)\)

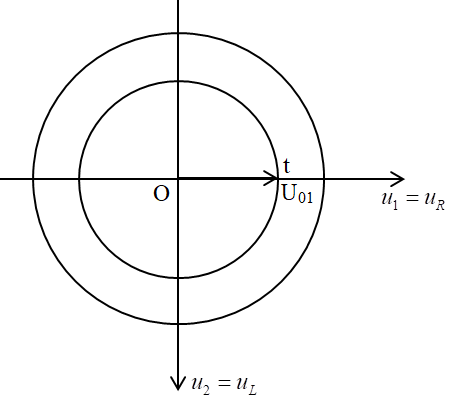

Từ đồ thị ta thấy tại thời điểm t có \(\left\{ \begin{array}{l}{u_1} = {U_{01}}\\{u_2} = 0\end{array} \right.\), ta có vòng tròn lượng giác:
Từ vòng tròn lượng giác ta thấy:
\(\left\{ \begin{array}{l}{U_{0R}} = 30V\\{U_{0L}} = 40\left( V \right)\end{array} \right. \Rightarrow \dfrac{{{U_{0L}}}}{{{U_{0R}}}} = \dfrac{{{Z_L}}}{R} \Rightarrow {Z_L} = 40\,\,\left( \Omega \right)\)
Lại có: \({Z_L} = \dfrac{{2\pi }}{T}.L \Rightarrow 40 = \dfrac{{2\pi }}{{0,032}}.L \Rightarrow L \approx \dfrac{{0,64}}{\pi }\,\,\left( H \right)\)
Đáp án cần chọn là: D
