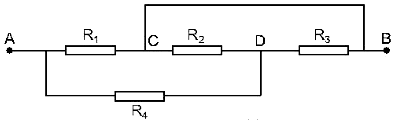

Cho đoạn mạch như Hình vẽ. Tính điện trở của đoạn mạch AB, biết các điện trở có giá trị bằng nhau và bằng \({\rm{R}}\). Biết dây nối có điện trở không đáng kể.
Đáp án đúng là: A
Quảng cáo
+ Phân tích cấu trúc mạch.
+ Sử dụng các công thức của đoạn mạch nối tiếp và song song.
Dây nối có điện trở không đáng kể \( \to \) chập C với B.
Vẽ lại mạch:
Cấu trúc mạch: \(\left[ {\left( {{R_2}//{R_3}} \right)nt{R_4}} \right]//{R_1}\)
+ \({R_{23}} = \dfrac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{R.R}}{{R + R}} = \dfrac{R}{2}\)
+ \({R_{234}} = {R_{23}} + {R_4} = \dfrac{R}{2} + R = \dfrac{3}{2}R\)
\( \to {R_{AB}} = \dfrac{{{R_1}.{R_{234}}}}{{{R_1} + {R_{234}}}} = \dfrac{{R.\dfrac{{3R}}{2}}}{{R + \dfrac{{3R}}{2}}} = \dfrac{3}{5}R = 0,6R\)
Đáp án cần chọn là: A
