Điện áp xoay chiều \(u = {U_0}\cos \left( {100\pi t + \varphi } \right)\) vào hai đầu đoạn mạch AB gồm

Câu hỏi số 676393:

Vận dụng cao

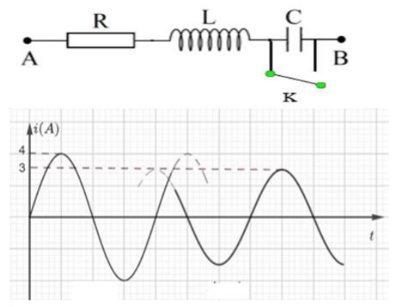

Điện áp xoay chiều \(u = {U_0}\cos \left( {100\pi t + \varphi } \right)\) vào hai đầu đoạn mạch AB gồm điện trở R, cuộn cảm thuần và tụ điện mắc nối tiếp. Hình bên là đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện i trong đoạn mạch vào thời gian t khi khóa K đóng và mở. Giá trị của \(\varphi \) là

A. -0,93 rad.

B. -0,64 rad.

C. 0,64 rad.

D. 0,93 rad.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:676393

Phương pháp giải

Áp dụng công thức: \(U = I.Z = I.\dfrac{R}{{\cos \varphi }}\)

Giải chi tiết

Ta có: \(U = I.Z = I.\dfrac{R}{{\cos \varphi }} \Rightarrow I = \dfrac{{U.\cos \varphi }}{R}\)

\(\begin{array}{l} \Rightarrow \dfrac{{{I_d}}}{I} = \dfrac{{\cos \left( {{\varphi _u} - {\varphi _{id}}} \right)}}{{\cos \left( {{\varphi _u} - {\varphi _i}} \right)}} \Rightarrow \dfrac{4}{3} = \dfrac{{\cos \left( {{\varphi _u} + \dfrac{\pi }{2}} \right)}}{{\cos \left( {{\varphi _u} - 0} \right)}}\\ \Rightarrow {\varphi _u} \approx - 0,93\,\,\left( {rad} \right)\end{array}\)

Đáp án cần chọn là: A
