Đặt một điện áp có giá trị hiệu dụng và tần số không đổi và hai đầu đoạn mạch AB

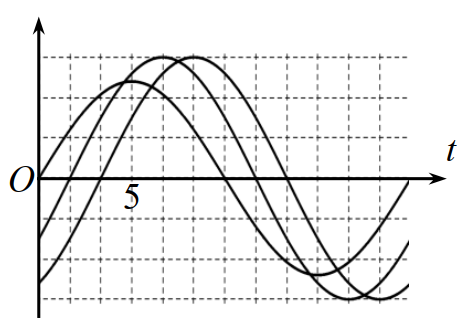

Đặt một điện áp có giá trị hiệu dụng và tần số không đổi và hai đầu đoạn mạch AB mắc nối tiếp gồm điện trở R = 25Ω, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C thay đổi được. Khi điện dungcủa tụ điện là C1 và C2 thì đồ thị mô tả sự phụ thuộc của điện áp giữa hai đầu tụ điện tương ứng là uC1 và uC2 theo thời gian được chuẩn hóa theo điện áp giữa hai đầu đoạn mạch AB có dạng như hình vẽ. Giá trị của L gần nhất với giá trị nào sau đây?
Đáp án đúng là: B
Quảng cáo
Sử dụng đồ thị để xác định độ lêch pha giữa các phương trình.
Từ đồ thị, ta có \(T = 12\)ô = \({20.10^{ - 3}}\left( s \right)\)
\( \Rightarrow \omega = \dfrac{{2\pi }}{T} = 100\pi \left( {{\rm{rad/s}}} \right)\).
Vẽ giản đồ vecto:
\(\Delta A{B_1}{B_2}\) cân tại A \( \Rightarrow \widehat {A{B_1}{B_2}} = \widehat {A{B_2}{B_1}} = \dfrac{{{{180}^0} - {{30}^0}}}{2} = {75^0}\)
\( \Rightarrow \alpha = {75^0} - {30^0} = {45^0}\)
Mà \(\tan \alpha = \dfrac{R}{{{Z_L}}} \Rightarrow \tan {45^0} = \dfrac{{25}}{{{Z_L}}} \Rightarrow {Z_L} = 25\Omega \)
\( \Rightarrow L = \dfrac{{{Z_L}}}{\omega } = \dfrac{{25}}{{100\pi }} \approx 0,08\left( H \right) = 80\left( {mH} \right)\).
Đáp án cần chọn là: B
