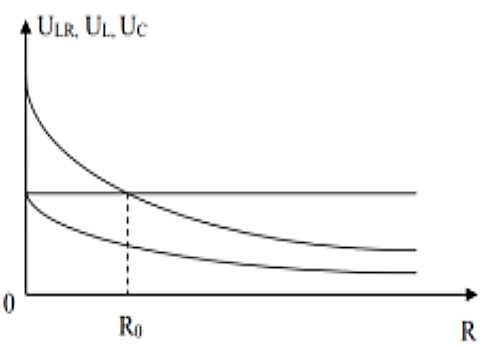

Đặt điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi vào hai đầu đoạn mạch AB mắc nối tiếp theo thứ tự gồm cuộn cảm thuần L, biến trở R và tụ điện C. Gọi \({U_{LR}}\) là điện áp hiệu dụng ở hai đầu đoạn mạch gồm cuộn cảm thuần L và biến trở R, \({U_C}\) là điện áp hiệu dụng ở hai đầu tụ C, \({U_L}\) là điện áp hiệu dụng hai đầu cuộn cảm thuần L. Hình bên là đồ thị biểu diễn sự phụ thuộc của \({U_{LR}},{\rm{ }}{U_C},{\rm{ }}{U_L}\) theo giá trị của biến trở R. Khi \(R = 1,5{R_0}\) thì hệ số công suất của đoạn mạch AB gần nhất với giá trị nào sau đây?

A. 0,83.

B. 0,93.

C. 0,96.

D. 0,86.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:699849

Phương pháp giải

Nhận xét đồ thị để xác định đồ thị của điện áp nào theo thời gian.

Chú ý đến đường đồ thị nằm ngang không phụ thuộc vào điện trở R.

Giải chi tiết

Khi \(R = 0 \Rightarrow {U_{RL}} = {U_L}\) nên đường trên cùng là \({U_C}.\)

Khi \(R = \infty \) thì \({U_{RL}} = U\)nên đường nằm ngang là \({U_{RL}}\) và đường dưới cùng là \({U_L}.\)

Khi \({U_{RL}} = U \Rightarrow {Z_{RL}} = Z\)

\(\begin{array}{l} \Rightarrow {R^2} + Z_L^2 = {R^2} + {\left( {{Z_L} - {Z_C}} \right)^2}\\ \Rightarrow {Z_C} = 2{Z_L}\end{array}\)

Chuẩn hóa \({Z_L} = 1\)

Khi \(R = {R_0}\) thì \({U_{RL}} = {U_C}\)

\(\begin{array}{l} \Rightarrow R_0^2 + Z_L^2 = Z_C^2 \Rightarrow R_0^2 + 1 = {2^2}\\ \Rightarrow {R_0} = \sqrt 3 \end{array}\)

Khi \(R = 1,5{R_0} = 1,5\sqrt 3 \) thì:

\(\begin{array}{l}\cos \varphi = \dfrac{R}{{\sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}\\ \to \cos \varphi = \dfrac{{1,5\sqrt 3 }}{{\sqrt {{{\left( {1,5\sqrt 3 } \right)}^2} + {{\left( {1 - 2} \right)}^2}} }} \approx 0,93\end{array}\)

Đáp án cần chọn là: B
