Một cục pin có suất điện động 12V và điện trở trong không đáng kể được nối với một

Câu hỏi số 751240:

Vận dụng

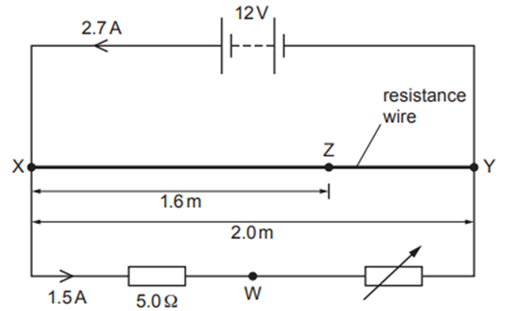

Một cục pin có suất điện động 12V và điện trở trong không đáng kể được nối với một dây dẫn có điện trở đồng nhất XY, một điện trở cố định và một điện trở thay đổi, như thể hiện trong hình vẽ. Xác định hiệu điện thế giữa hai điểm W và Z theo đơn vị V.

Đáp án:

Đáp án đúng là: 2,1

Quảng cáo

Xem lời giải

Câu hỏi:751240

Phương pháp giải

Hiệu điện thế: $U_{WZ} = U_{WX} + U_{XZ}$

Giải chi tiết

Theo sơ đồ mạch điện ta có:

$U_{XW} = I.R = 1,5.5 = 7,5\,\,(V)$

Hiệu điện thế:

$\begin{array}{l} {U_{XY} = U = 12\,\,(V)} \\ {\dfrac{U_{XZ}}{U_{ZY}} = \dfrac{R_{XZ}}{R_{ZY}} = \dfrac{XZ}{ZY} = \dfrac{1,6}{2 - 1,6} = 4} \\ \left. \Rightarrow U_{XZ} = 12.\dfrac{4}{5} = 9,6\,\,(V) \right. \end{array}$

Ta có hiệu điện thế:

$U_{WZ} = U_{WX} + U_{XZ} = - 7,5 + 9,6 = 2,1\,\,(V)$

Đáp án cần điền là: 2,1
