Dùng dao động kí để khảo sát điện áp hai đầu đoạn mạch AN và hai

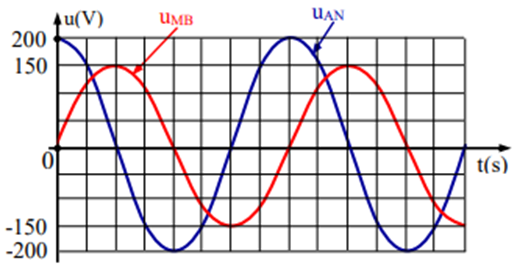

Dùng dao động kí để khảo sát điện áp hai đầu đoạn mạch AN và hai đầu đoạn mạch MB thu được đồ thị như hình vẽ. Biết mỗi ô trên trục Ot tương ứng 2,5 ms.
| Đúng | Sai | |
|---|---|---|
| a) Điện áp \({u_{AN}}\) và điện áp \({u_{MB}}\) có cùng tần số. | ||
| b) Điện áp uAN sớm pha hơn điện áp \({u_{MB}}\) một góc \(\dfrac{\pi }{4}\) | ||
| c) Điện áp \({u_{MB}}\) có biểu thức: \({u_{MB}} = 150.\cos \left( {100\pi t - \dfrac{\pi }{2}} \right)\) (\({u_{MB}}\) tính bằng V, t tính bằng s). | ||
| d) Mối liên hệ giữa hai điện áp \({u_{AN}}\) và \({u_{MB}}\) là: \(\dfrac{{u_{AN}^2}}{{{{150}^2}}} + \dfrac{{u_{MB}^2}}{{{{200}^2}}} = 1\). |
Đáp án đúng là: Đ; S; Đ; S
Quảng cáo
- Sử dụng lí thuyết về dao động điều hòa và kĩ năng khai thác thông tin từ đồ thị.
- Tần số: \(f = \dfrac{1}{T}\)
- Sử dụng VTLG xác định độ lệch pha của các điện áp.
- Hệ thức độc lập của hai dao động điều hòa vuông pha: \(\dfrac{{x_1^2}}{{A_1^2}} + \dfrac{{x_2^2}}{{A_2^2}} = 1\)
- Phát biểu a đúng.
Mỗi ô trên trục Ot tương ứng 2,5 ms
Nhìn vào đồ thị ta thấy chu kì của \({u_{AN}}\) và \({u_{MB}}\) tương ứng với 8 ô trên trục Ot.
Chu kì của \({u_{AN}}\) và \({u_{MB}}\) là: \({T_{{u_{AN}}}} = {T_{{u_{MB}}}} = 8.2,{5.10^{ - 3}} = 0,02s\)
\( \Rightarrow {f_{{u_{AN}}}} = {f_{{u_{MB}}}} = \dfrac{1}{{0,02}} = 50Hz\)
- Phát biểu b sai.
Tại t = 0 có \({u_{AN}} = 200V = {U_{0AN}}\)
Tại t = 0 có \({u_{MB}} = 0\) và đang tăng.

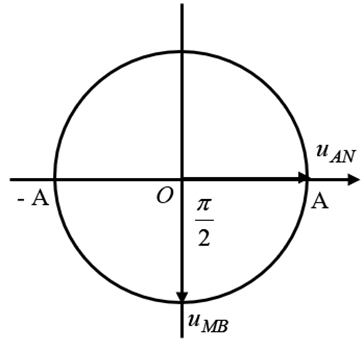

Biểu diễn trên vòng tròn lượng giác, ta có:
\( \Rightarrow \) Điện áp \({u_{AN}}\) sớm pha hơn điện áp \({u_{MB}}\) một góc \(\dfrac{\pi }{2}\).
- Phát biểu c đúng.
Điện áp cực đại: \({U_{0MB}} = 150V\)
Tần số góc: \(\omega = 2\pi f = 2\pi .50 = 100\pi \left( {rad/s} \right)\)
Tại t = 0 có \({u_{MB}} = 0\) và đang tăng \({\varphi _{AN}} = - \dfrac{\pi }{2}\)
\( \Rightarrow \) Biểu thức điện áp: \({u_{MB}} = 150.\cos \left( {100\pi t - \dfrac{\pi }{2}} \right)\)
- Phát biểu d sai.
Ta có điện áp \({u_{AN}}\) sớm pha hơn điện áp \({u_{MB}}\) một góc \(\dfrac{\pi }{2}\)
\( \Rightarrow {u_{AN}},{u_{MB}}\) dao động vuông pha
\( \Rightarrow \) Mối liên hệ giữa hai điện áp \({u_{AN}}\) và \({u_{MB}}\) là:
\(\dfrac{{u_{AN}^2}}{{U_{0AN}^2}} + \dfrac{{u_{MB}^2}}{{U_{0MB}^2}} = 1 \Leftrightarrow \dfrac{{u_{AN}^2}}{{{{200}^2}}} + \dfrac{{u_{MB}^2}}{{{{150}^2}}} = 1\)
Đáp án cần chọn là: Đ; S; Đ; S
