Cho mạch điện như hình vẽ. \({I_1};\,\,{I_2};\,\,{I_3}\) lần lượt là cường độ

Câu hỏi số 771306:
Vận dụng

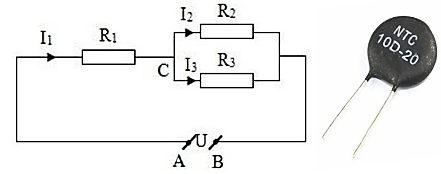

Cho mạch điện như hình vẽ. \({I_1};\,\,{I_2};\,\,{I_3}\) lần lượt là cường độ dòng điện chạy qua \({R_1};\,\,{R_2};\,\,{R_3}\). Với \(U = 10\,\,V;\,\,{R_1} = 8\,\,\Omega ;\,\,{R_2} = 10\,\,\Omega ;\,\,{R_3} = 2,5\,\,\Omega \)

Đúng Sai
a) \({V_A} < {V_B}\).
b) Điện trở của đoạn mạch AB là \(12\,\,\Omega \).
c) \({I_1} = {I_2} + {I_3}\).
d) Thay thế điện trở \({R_1}\) bằng điện trở nhiệt như hình bên. Khi làm tăng nhiệt độ của điện trở nhiệt thì cường độ dòng điện \({I_1}\) giảm.

Đáp án đúng là: S; S; Đ; S

Quảng cáo

Xem lời giải
Câu hỏi:771306
Phương pháp giải

- Các hạt mang điện dương sẽ di chuyển từ nơi có điện thế cao đến nơi có điện thế thấp.

- Công thức của đoạn mạch nối tiếp: \(\left\{ \begin{array}{l}{R_{td}} = {R_1} + {R_2}\\I = {I_1} = {I_2}\end{array} \right.\)

- Công thức của đoạn mạch song song: \(\left\{ \begin{array}{l}{R_{td}} = \dfrac{{{R_1}.{R_2}}}{{{R_1} + {R_2}}}\\I = {I_1} + {I_2}\end{array} \right.\)

- Định luật Ohm: \(I = \dfrac{U}{R}\)

- Điện trở nhiệt hệ số âm NTC hay còn gọi là điện trở nhiệt nghịch: có điện trở giảm khi nhiệt độ tăng.

Giải chi tiết

a) Dòng điện chạy từ A đến B \( \Rightarrow {V_A} > {V_B}\)

→ a sai

b) Đoạn mạch AB gồm: \({R_1}\,\,nt\,\,\left( {{R_2}//{R_3}} \right)\)

Điện trở của đoạn mạch AB là:

\({R_{AB}} = {R_1} + \dfrac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} = 8 + \dfrac{{10.2,5}}{{10 + 2,5}} = 10\Omega \)

→ b sai

c) Đoạn mạch AB gồm: \({R_1}\,\,nt\,\,\left( {{R_2}//{R_3}} \right)\)

\( \Rightarrow {I_1} = {I_{23}} \Leftrightarrow {I_1} = {I_2} + {I_3}\)

→ c đúng

d) Cường độ dòng điện qua \({R_1}\): \({I_1} = \dfrac{{{U_1}}}{{{R_1}}}\)

Khi thay thế điện trở \({R_1}\)  bằng điện trở nhiệt NTC: \({I_1} = \dfrac{{{U_1}}}{{{R_{NTC}}}}\)

Khi làm tăng nhiệt độ của điện trở nhiệt NTC thì điện trở của điện trở nhiệt \({R_{NTC}}\) giảm \( \Rightarrow {I_1}\) tăng.

→ d sai

Đáp án cần chọn là: S; S; Đ; S
