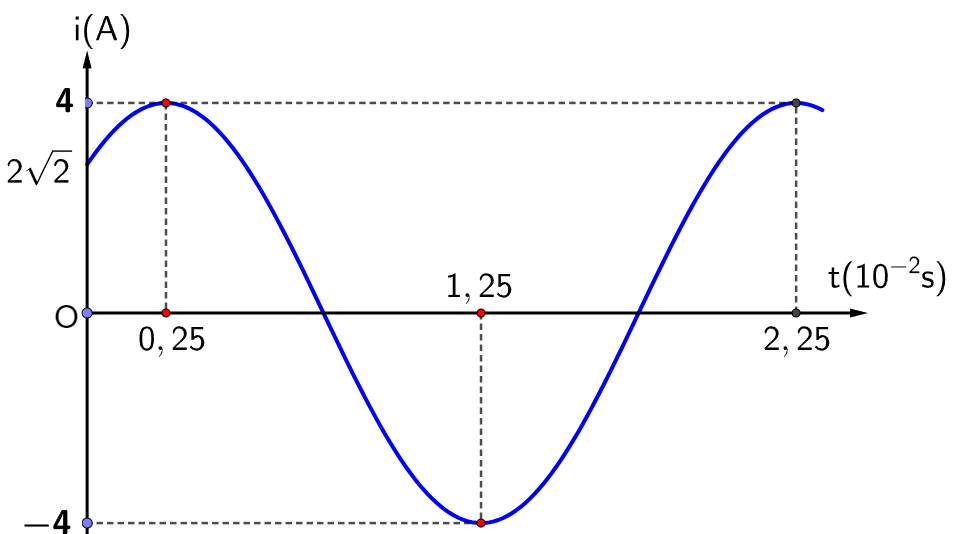

Dòng điện xoay chiều chạy qua một đoạn mạch có cường độ biến đổi điều hoà theo thời gian được mô tả bằng đồ thị ở hình dưới đây. Các kết luận dưới đây là đúng hay sai?
| Đúng | Sai | |
|---|---|---|
| a) Cường độ dòng điện cực đại là $4\, A$. | ||
| b) Tần số góc $\omega = 100\pi\, rad/s.$ | ||
| c) Trong một chu kì, khoảng thời gian để cường độ dòng điện có độ lớn không vượt quá $2\sqrt{2}(A)$là $0,01(s)$. | ||
| d) Biểu thức cường độ dòng điện là $i = 4\cos\left( {100\pi t - \dfrac{\pi}{4}} \right)(A)$. |
Đáp án đúng là: Đ; Đ; Đ; Đ
Quảng cáo
- Sử dụng lí thuyết về đồ thị dao động điều hòa, kĩ năng đọc và khai thác thông tin từ đồ thị.
- Tần số góc: $\omega = \dfrac{2\pi}{T}$
- Sử dụng VTLG và công thức tính thời gian: $\Delta t = \dfrac{\alpha}{\omega} = \alpha.\dfrac{T}{2\pi}$
a) Phát biểu a đúng.
Nhìn vào đồ thị ta thấy cường độ dòng điện cực đại là 4A.
b) Phát biểu b đúng.
Từ đồ thị ta có: $T = \left( {2,25 - 0,25} \right).10^{- 2} = 2.10^{- 2}s$
Tần số góc: $\omega = \dfrac{2\pi}{T} = \dfrac{2\pi}{2.10^{- 2}} = 100\pi\left( {rad/s} \right)$
c) Phát biểu c đúng.
Cường độ dòng điện có độ lớn không vượt quá $2\sqrt{2}(A)$tương ứng với góc quét kí hiệu màu đỏ trên VTLG:
Góc quét: $\alpha = 4.\dfrac{\pi}{4} = \pi\left( {rad} \right)$
Khoảng thời gian để cường độ dòng điện có độ lớn không vượt quá $2\sqrt{2}(A)$là:
$\Delta t = \dfrac{\alpha}{\omega} = \alpha.\dfrac{T}{2\pi} = \pi.\dfrac{2.10^{- 2}}{2\pi} = 0,01(s)$
d) Phát biểu d đúng.
Biểu thức cường độ dòng điện: $i = 4.cos\left( {100\pi t + \varphi} \right)$

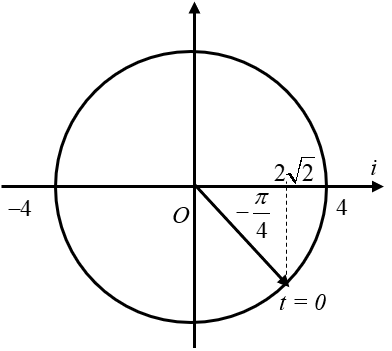

Tại thời điểm t = 0, cường độ dòng điện $i = 2\sqrt{2}A$ và đang tăng, biểu diễn trên VTLG:
Từ VTLG $\left. \Rightarrow\varphi = - \dfrac{\pi}{4}rad\Rightarrow i = 4.cos\left( {100\pi t - \dfrac{\pi}{4}} \right)(A) \right.$
Đáp án cần chọn là: Đ; Đ; Đ; Đ
