Câu hỏi số 954587:
Vận dụng

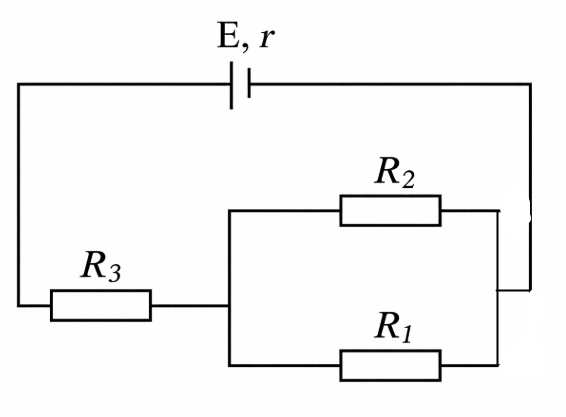

Cho mạch điện như hình trong đó $E = 12V$, $r = 1\mspace{6mu}\Omega$, $R_{1} = 8\mspace{6mu}\Omega$, $R_{2} = 8\mspace{6mu}\Omega$, $R_{3} = 3\mspace{6mu}\Omega$, bỏ qua điện trở các đoạn dây nối.

Đúng Sai
a) Mạch ngoài gồm $\left( {R_{1}ntR_{2}} \right)//R_{3}$
b) Hiệu điện thế giữa 2 cực của nguồn là 10,5 V.
c) Dòng điện chạy qua $R_{1}$ có cường độ bằng dòng điện chạy qua $R_{2}$.
d) Dòng điện chạy qua $R_{1}$ có cường độ 0,75 A.

Đáp án đúng là: S; Đ; Đ; Đ

Quảng cáo

Xem lời giải
Câu hỏi:954587
Phương pháp giải

+ Phân tích cấu trúc mạch điện.

+ Áp dụng công thức tính điện trở tương đương cho đoạn mạch nối tiếp và song song.

+ Áp dụng định luật Ohm cho toàn mạch: $I = \dfrac{E}{R_{N} + r}$.

+ Áp dụng định luật Ohm cho từng đoạn mạch.

Giải chi tiết

a) Từ hình vẽ mạch điện, ta thấy: cấu trúc mạch ngoài là: $R_{3}nt\left( {R_{1}//R_{2}} \right)$

$\Rightarrow$ a sai.

b) Ta có: $R_{12} = \dfrac{R_{1}.R_{2}}{R_{1} + R_{2}} = \dfrac{8.8}{8 + 8} = 4\mspace{6mu}\Omega$.

Điện trở tương đương của mạch ngoài là:

$R_{N} = R_{3} + R_{12} = 3 + 4 = 7\mspace{6mu}\Omega$.

Cường độ dòng điện chạy trong mạch chính là:

$I = \dfrac{E}{R_{N} + r} = \dfrac{12}{7 + 1} = 1,5A$.

Hiệu điện thế giữa 2 cực của nguồn là:

$U = I.R_{N} = 1,5.7 = 10,5V$.

$\Rightarrow$ b đúng.

c) Vì $R_{1}$ và $R_{2}$ mắc song song nên hiệu điện thế hai đầu mỗi điện trở là bằng nhau:

$U_{1} = U_{2} = U_{12} = I.R_{12} = 1,5.4 = 6V$.

Cường độ dòng điện chạy qua $R_{1}$ là:

$I_{1} = \dfrac{U_{1}}{R_{1}} = \dfrac{6}{8} = 0,75A$.

Cường độ dòng điện chạy qua $R_{2}$ là:

$I_{2} = \dfrac{U_{2}}{R_{2}} = \dfrac{6}{8} = 0,75A$.

Ta thấy $I_{1} = I_{2}$, do đó cường độ dòng điện qua $R_{1}$ bằng dòng điện qua $R_{2}$.

$\Rightarrow$ c đúng.

d) Như đã tính ở trên, dòng điện qua $R_{1}$ có cường độ $0,75\text{~A}$.

$\Rightarrow$ d đúng.

Đáp án cần chọn là: S; Đ; Đ; Đ
