Trong việc thiết kế các mạch điện, để có được các suất điện động thích hợp người ta

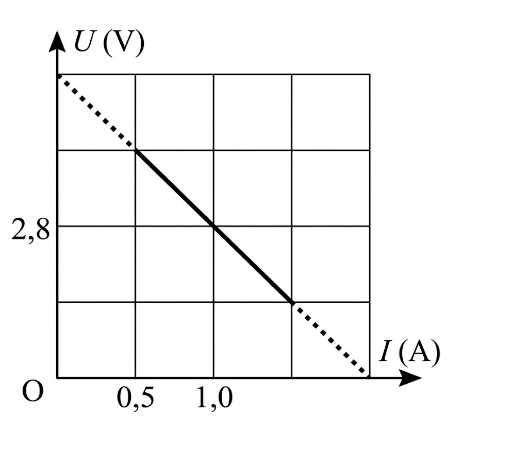

Trong việc thiết kế các mạch điện, để có được các suất điện động thích hợp người ta thường tiến hành ghép các nguồn có sẵn thành các bộ nguồn có suất điện động cần thiết. Xét bốn pin giống nhau được mắc nối tiếp thành bộ nguồn, rồi mắc hai đầu một biến trở vào hai đầu bộ nguồn thành mạch kín. Điều chỉnh giá trị biến trở, đồ thị biểu diễn sự phụ thuộc của điện áp hai đầu bộ nguồn U vào cường độ dòng điện I trong mạch như Hình.

Trả lời cho các câu 1, 2 dưới đây:

Câu hỏi số 1:

Vận dụng

Suất điện động của mỗi pin bằng bao nhiêu V?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:954641

Phương pháp giải

Phương trình đồ thị có dạng $U = \mathcal{E}_{b} - I \cdot r_{b}$.

Từ đồ thị, xác định giao điểm với trục tung (khi I = 0, mạch hở) để tìm suất điện động của bộ nguồn $\mathcal{E}_{b}$.

Vì bộ gồm 4 pin giống nhau mắc nối tiếp nên suất điện động của bộ là $\mathcal{E}_{b} = 4\mathcal{E}$. Từ đó suy ra suất điện động $\mathcal{E}$ của mỗi pin.

Giải chi tiết

Theo đồ thị: Trục tung có 4 ô, giá trị 2,8 V nằm ở ô thứ 2, suy ra mỗi ô tương ứng 1,4 V.

Đường thẳng cắt trục tung ở ô thứ 4. Do đó, suất điện động của bộ nguồn (khi $I = 0$) là:

$\mathcal{E}_{b} = 4 \cdot 1,4 = 5,6$ V.

Suất điện động của mỗi pin là:

$\mathcal{E} = \dfrac{\mathcal{E}_{b}}{4} = \dfrac{5,6}{4} = 1,4$ V.

Đáp án cần điền là: 1,4

Câu hỏi số 2:

Vận dụng

Điện trở trong của mỗi pin bằng bao nhiêu Ω?

Trả lời:

Đáp án đúng là:

Xem lời giải

Câu hỏi:954642

Phương pháp giải

Xác định giao điểm của đồ thị với trục hoành (khi $U = 0$, đoản mạch) để tìm cường độ dòng điện cực đại $I_{max} = \dfrac{\mathcal{E}_{b}}{r_{b}}$.

Vì 4 pin mắc nối tiếp nên điện trở trong của bộ là $r_{b} = 4r$. Suy ra điện trở trong r của mỗi pin.

Giải chi tiết

Theo đồ thị: Trục hoành có vạch 0,5 A nằm ở ô thứ 1, suy ra mỗi ô tương ứng 0,5 A.

Đường thẳng cắt trục hoành ở ô thứ 4. Do đó dòng điện đoản mạch là:

$I_{max} = 4 \cdot 0,5 = 2,0$ A.

Điện trở trong của bộ nguồn là:

$r_{b} = \dfrac{\mathcal{E}_{b}}{I_{max}} = \dfrac{5,6}{2,0} = 2,8$ Ω.

Điện trở trong của mỗi pin là:

$r = \dfrac{r_{b}}{4} = \dfrac{2,8}{4} = 0,7$ Ω.

Đáp án cần điền là: 0,7
