Quang điện trở hay quang trở, photoresistor, photocell, LDR (tiếng Anh: Light - dependent resistor), là linh

Quang điện trở hay quang trở, photoresistor, photocell, LDR (tiếng Anh: Light - dependent resistor), là linh kiện điện tử chế tạo bằng chất đặc biệt có điện trở thay đổi theo ánh sáng chiếu vào. Quang điện trở thường được lắp với các mạch khuếch đại trong các thiết bị điều khiển bằng ánh sáng, trong các máy đo ánh sáng.

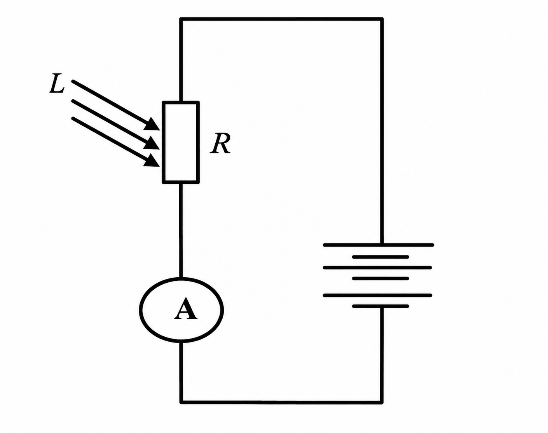

Trên hình vẽ, bộ pin có suất điện động 9V, điện trở trong $1\Omega$ ; A là ampe kế hoặc miliampe kế có điện trở rất nhỏ; R là quang điện trở (khi chưa chiếu sáng giá trị là $R_{1}$ và khi chiếu sáng giá trị là $R_{2}$) và L là chùm sáng chiếu vào quang điện trở. Khi không chiếu sáng vào quang điện trở thì số chỉ của miliampe kế là $6\mu\text{A}$ và khi chiếu sáng thì số chỉ của ampe kế là 0,6A.

Trả lời cho các câu 1, 2, 3, 4, 5, 6 dưới đây:

Câu hỏi số 1:
Nhận biết

Quang điện trở được cấu tạo bằng:

Đáp án đúng là: C

Xem lời giải
Câu hỏi:979846
Phương pháp giải

Dựa vào định nghĩa và tính chất cơ bản của quang điện trở.

Giải chi tiết

Quang điện trở là một điện trở được làm bằng chất bán dẫn, có đặc điểm là điện trở của nó có giá trị rất lớn khi chưa được chiếu sáng và giảm đi rất mạnh khi có ánh sáng thích hợp chiếu vào.

Đáp án cần chọn là: C

Câu hỏi số 2:
Nhận biết

Nguyên tắc hoạt động của quang điện trở dựa vào:

Đáp án đúng là: A

Xem lời giải
Câu hỏi:979847
Phương pháp giải

Vận dụng lý thuyết về các ứng dụng của hiện tượng quang điện trong.

Giải chi tiết

Quang điện trở và pin quang điện đều là những thiết bị hoạt động dựa trên nguyên tắc của hiện tượng quang điện trong (hiện tượng tạo thành các electron dẫn và lỗ trống trong chất bán dẫn do tác dụng của ánh sáng).

Đáp án cần chọn là: A

Câu hỏi số 3:
Vận dụng

Giá trị của $R_{1}$ và $R_{2}$ là:

Đáp án đúng là: C

Xem lời giải
Câu hỏi:979848
Phương pháp giải

Áp dụng định luật Ôm cho toàn mạch: $I = \dfrac{E}{R + r}$ để tìm điện trở mạch ngoài.

Giải chi tiết

Khi chưa chiếu sáng, cường độ dòng điện là $I_{1} = 6\mu\text{A} = 6.10^{- 6}\text{~A}$. Áp dụng định luật Ôm ta có: $\left. I_{1} = \dfrac{E}{R_{1} + r}\Rightarrow 6.10^{- 6} = \dfrac{9}{R_{1} + 1}\Rightarrow R_{1} + 1 = 1,5.10^{6}\Rightarrow R_{1} = 1500000 - 1 \approx 1,5\text{M}\Omega \right.$.

Khi chiếu sáng, cường độ dòng điện là $I_{2} = 0,6\text{A}$. Áp dụng định luật Ôm ta có: $\left. I_{2} = \dfrac{E}{R_{2} + r}\Rightarrow 0,6 = \dfrac{9}{R_{2} + 1}\Rightarrow R_{2} + 1 = 15\Rightarrow R_{2} = 14\Omega \right.$.

Đáp án cần chọn là: C

Câu hỏi số 4:
Thông hiểu

Dựa vào đoạn thông tin về quang điện trở và mạch điện trên, các phát biểu sau đây là đúng hay sai?

Đúng Sai
a) Quang điện trở là linh kiện điện tử có điện trở tăng rất mạnh khi cường độ ánh sáng chiếu vào nó càng lớn.
b) Ampe kế đo cường độ dòng điện chạy trong mạch chính, số chỉ của nó phụ thuộc vào cường độ chùm sáng L.
c) Khi không được chiếu sáng, quang điện trở đóng vai trò như một vật dẫn điện rất tốt vì có điện trở cỡ mili-ôm.
d) Khi chùm sáng L chiếu vào quang điện trở với cường độ tăng dần, số chỉ của ampe kế cũng sẽ tăng theo.

Đáp án đúng là: S; Đ; S; Đ

Xem lời giải
Câu hỏi:979849
Phương pháp giải

Kết hợp kiến thức lý thuyết về quang điện trở và định luật Ôm cho toàn mạch để phân tích từng phát biểu.

Giải chi tiết

Ý a) Sai. Điện trở của quang điện trở giảm đi khi có ánh sáng chiếu vào, không phải tăng lên.

Ý b) Đúng. Ampe kế được mắc nối tiếp với quang trở và nguồn, nên nó đo dòng điện mạch chính. Vì quang trở thay đổi theo ánh sáng nên dòng điện mạch chính phụ thuộc vào chùm sáng L.

Ý c) Sai. Khi không chiếu sáng, quang điện trở có giá trị rất lớn (cỡ Mega-ôm như tính toán ở Câu 3), nó đóng vai trò gần như một vật cách điện.

Ý d) Đúng. Khi cường độ sáng tăng, điện trở của quang trở giảm xuống. Theo định luật Ôm cho toàn mạch $I = \dfrac{E}{R + r}$, khi R giảm thì cường độ dòng điện I tăng lên, do đó số chỉ ampe kế tăng theo.

Đáp án cần chọn là: S; Đ; S; Đ

Câu hỏi số 5:
Vận dụng

Giả sử người ta điều chỉnh cường độ chùm sáng L chiếu vào quang trở sao cho điện trở của quang trở lúc này có giá trị là $29\Omega$. Số chỉ của ampe kế trong mạch khi đó là:

Đáp án đúng là: A

Xem lời giải
Câu hỏi:979850
Phương pháp giải

Tiếp tục áp dụng định luật Ôm cho toàn mạch với giá trị điện trở mới của quang trở.

Giải chi tiết

Sử dụng công thức định luật Ôm cho toàn mạch: $I_{3} = \dfrac{E}{R_{3} + r}$.

Thay các số liệu đã biết từ đề bài: $E = 9\text{V}$, $r = 1\ \Omega$ và $R_{3} = 29\Omega$.

Ta tính được: $I_{3} = \dfrac{9}{29 + 1} = \dfrac{9}{30} = 0,3\text{A}$.

Do đó, số chỉ của ampe kế lúc này là 0,3 A.

Đáp án cần chọn là: A

Câu hỏi số 6:
Vận dụng

Tính công suất điện tiêu thụ trên quang trở khi nó được chiếu sáng bằng chùm sáng L (tương ứng với lúc cường độ dòng điện trong mạch là 0,6 A). (Học sinh điền kết quả theo đơn vị W, viết dưới dạng số thập phân).

Đáp án đúng là: 5,04

Xem lời giải
Câu hỏi:979851
Phương pháp giải

Sử dụng công thức tính công suất tỏa nhiệt trên điện trở: $P = I^{2}.R$.

Giải chi tiết

Khi được chiếu sáng, cường độ dòng điện trong mạch là $I_{2} = 0,6\text{A}$ và điện trở của quang trở là $R_{2} = 14\Omega$.

Công suất tiêu thụ trên quang trở là: $P = I_{2}^{2}.R_{2} = {(0,6)}^{2}.14 = 0,36.14 = 5,04\text{W}$.

Đáp án cần điền là: 5,04
