1) Cho mạch điện có sơ đồ như hình bên. Trong đó, hiệu điện thế U=10,8 V luôn không đổi,
1) Cho mạch điện có sơ đồ như hình bên. Trong đó, hiệu điện thế U=10,8 V luôn không đổi, R1=12 Ω, đèn Đ ghi 6V – 6W. Biến trở là một dây dẫn đồng chất, tiết diện đều, có điện trở toàn phần $R_{b} = 36$ $\Omega$. Coi điện trở của đèn không đổi, điện trở của dây nối không đáng kể.
a) Điều chỉnh con chạy C sao cho phần biên trở $R_{AC} = 24\Omega$Tính cường độ dòng điện qua đèn và nhiệt lượng tỏa ra trên R1 trong thời gian 10 phút.
b) Điều chỉnh con chạy C để đèn sáng bình thường. Con chạy C đã chia biến trở thành hai phần điện trở có tỉ lệ như thế nào?
c) Khi đèn sáng bình thường, dịch chuyển con chạy C với tốc độ v không đổi. Sau khi dịch chuyển được 0,2 giây, con chạy C đến vị trí mà tại đó công suất của đèn giảm bớt đi 19% so với lúc đèn sáng bình thường. Biết chiều dài toàn phần của dây điện trở là 18 cm. Tính v.
2) Cho các dụng cụ sau: một bình ắc quy có hiệu điện thế không đổi bằng 12 V; một bóng đèn sáng được trong dải hiệu điện thế từ 6 đến 12 V, có điện trở không đổi $R_{đ} = 20\Omega$; các điện trở giống nhau $R_{0} = 10\,\Omega$và một núm xoay (khoá K chuyển mạch). Hãy thiết kế một mạch điện khiển làm thay đổi độ sáng của bóng đèn bằng cách thay đổi hiệu điện thế ở hai đầu đèn (Uđ). Trong đó núm xoay có thể xoay đến bốn vị trí như sau: 0 - đèn tắt; 1 - đèn sáng yếu ($U_{đ} = 6\, V$); 2 - đèn sáng trung bình ($U_{đ} = 9\, V$); 3 - đèn sáng mạnh ($U_{đ} = 12\, V$). Tính số điện trở R0 tối thiểu trong phương án thiết kế đó.
Quảng cáo
+ Tính điện trở của đèn $\text{R}_{\text{Ð}} = \dfrac{\text{U}_{\text{Ðn}}^{2}}{\text{P}_{\text{Ðn}}}$.
+ Áp dụng Định luật Ohm cho toàn mạch và cho từng nhánh.
+ Áp dụng công thức $\text{Q} = \text{I}^{2}\text{.R}\text{.t}$ để tính nhiệt lượng tỏa ra trên $\text{R}_{1}$.
+ Điều kiện đèn sáng bình thường: Hiệu điện thế, cường độ đèn: $\text{U}_{\text{Ð}} = \text{U}_{\text{Ðn}}$ hoặc $\text{I}_{\text{Ð}} = \text{I}_{\text{Ðn}}$.
+ Giải phương trình: Thiết lập các phương trình cường độ dòng điện, hiệu điện thế để tìm mối quan hệ giữa các điện trở $\text{R}_{AC}$ và $\text{R}_{CB}$.
+ Công thức tính tốc độ: $\text{v} = \dfrac{\Delta\text{L}}{\Delta\text{t}}$.
1.a. Điện trở của đèn: $R_{đ} = \dfrac{6^{2}}{6} = 6(\Omega)$
Mạch có dạng: $\left( {R_{AC}//R_{1}} \right)nt\left( {R_{BC}//R_{đ}} \right)$
Ta có: $R_{AC - 1} = \dfrac{24.12}{24 + 12} = 8(\Omega);R_{BC - đ} = \dfrac{12.6}{12 + 6} = 4(\Omega)$
Điện trở tương đương: $R_{AB} = 8 + 4 = 12(\Omega)$
Cường độ dòng điện mạch chính: $I = \dfrac{U}{R_{AB}} = \dfrac{10,8}{12} = 0,9A$
Do đó: $U_{AC - 1} = I.R_{AC - 1} = 0,9.8 = 7,2(V);U_{BC - đ} = I.R_{R_{BC - đ}} = 0,9.4 = 3,6(V)$
Cường độ dòng điện qua đèn: $I_{đ} = \dfrac{U_{BC - đ}}{R_{đ}} = \dfrac{3,6}{6} = 0,6(A)$
Nhiệt lượng tỏa ra trên R1: $Q_{1} = \dfrac{U_{AC - 1}^{2}}{R_{1}}.t = \dfrac{7,2^{2}}{12}.600 = 2592(J)$
b. Đặt $\left. R_{AC} = x\Rightarrow R_{BC} = 36 - x \right.$ $\left( {x \leq 36} \right)$
Ta có: $R_{AC - 1} = \dfrac{12x}{12 + x};R_{BC - đ} = \dfrac{6\left( {36 - x} \right)}{42 - x}$
Do đó: $\left. I_{BC - đ} = \dfrac{U_{đm}}{R_{BC - đ}} = \dfrac{42 - x}{36 - x}\Rightarrow U_{AC - 1} = I_{BC - đ}R_{AC - 1} = \dfrac{42 - x}{36 - x}.\dfrac{12x}{12 + x} \right.$
$\left. U_{AB} = U_{AC - 1} + U_{BC - đ} = \dfrac{42 - x}{36 - x}.\dfrac{12x}{12 + x} + 6 = 10,8\Rightarrow x = 6 \right.$
Suy ra: $\left. R_{AC} = 6(\Omega)\Rightarrow R_{BC} = 30(\Omega)\Rightarrow\dfrac{R_{AC}}{R_{BC}} = \dfrac{1}{5} \right.$
Vậy $\dfrac{R_{AC}}{R_{BC}} = \dfrac{1}{5}$
c. Tại vị trí mà tại đó công suất của đèn giảm bớt đi 19% thì công suất của đèn khi đó là 4,86W
Tại vị trí mới: $\left. R_{AC} = y\Rightarrow R_{BC} = 36 - y \right.$ $\left( {y \leq 36} \right)$
Ta có: $R_{AC - 1} = \dfrac{12y}{12 + y};R_{BC - đ} = \dfrac{6\left( {36 - y} \right)}{42 - y}$
Do đó: $R_{tm} = R_{AC - 1} + R_{BC - đ}$;
$R_{tm} = \dfrac{12y}{12 + y} + \dfrac{6\left( {36 - y} \right)}{42 - y}$; $I = \dfrac{U}{R_{tm}} = \dfrac{10,8}{\dfrac{12y}{12 + y} + \dfrac{6\left( {36 - y} \right)}{42 - y}} = I_{BC - đ}$
$U_{BC - đ} = I_{BC - đ}R_{BC - đ} = \dfrac{10,8}{\dfrac{12y}{12 + y} + \dfrac{6\left( {36 - y} \right)}{42 - y}}.\dfrac{6\left( {36 - y} \right)}{42 - y}$
$= \dfrac{64,8\left( {12 + y} \right)\left( {36 - y} \right)}{12y\left( {42 - y} \right) + 6\left( {36 - y} \right)\left( {12 + y} \right)} = U_{đ}$
$\left. P_{đ} = \dfrac{U_{đ}^{2}}{R_{đ}} = \left\lbrack \dfrac{64,8\left( {12 + y} \right)\left( {36 - y} \right)}{12y\left( {42 - y} \right) + 6\left( {36 - y} \right)\left( {12 + y} \right)} \right\rbrack^{2}.\dfrac{1}{6} = 4,86\Rightarrow y \approx 8,367(\Omega) \right.$
Quãng đường dịch chuyển của con chạy C là: $s = \dfrac{\left( {8,367 - 6} \right).18}{36} = 1,1835$ cm
Tốc độ: $v = \dfrac{s}{t} = \dfrac{1,1835}{0,2} = 5,9175$ cm/s
2. Mắc bộ Rb nối tiếp với đèn
Ta có: $U = U_{đ} + U_{b} = 12(V);I = \dfrac{U}{R_{đ} + R_{b}} = \dfrac{12}{R_{đ} + R_{b}}$
Mà $\left. I = \dfrac{U_{đ}}{R_{đ}}\Rightarrow\dfrac{12}{R_{đ} + R_{b}} = \dfrac{U_{đ}}{R_{đ}}\Rightarrow R_{b} = R_{đ}.\dfrac{12 - U_{đ}}{U_{đ}} \right.$
$\left. \Rightarrow R_{b} = 20.\dfrac{12 - U_{đ}}{U_{đ}} \right.$
+ Chế độ 0 – đèn tắt: Mạch hở, không cần điện trở (1)
+ Chế độ 1 - $U_{đ} = 6(V)$: $\left. \Rightarrow R_{b} = 20.\dfrac{12 - 6}{6} = 20(\Omega) \right.$
$\Rightarrow$Dùng 2 điện trở $R_{0} = 10(\Omega)$ nối tiếp ($R_{0}ntR_{0}$) (2)
+ Chế độ 2 - $U_{đ} = 9(V)$: $\left. \Rightarrow R_{b} = 20.\dfrac{12 - 9}{9} = 6,67(\Omega) \right.$
$\Rightarrow$ Dùng 3 điện trở mắc $R_{0}//\left( {R_{0}ntR_{0}} \right)$ (3)
+ Chế độ 3 - $U_{đ} = 12(V)$: $\left. \Rightarrow R_{b} = 20.\dfrac{12 - 12}{12} = 0(\Omega) \right.$
$\Rightarrow$Không mắc thêm điện trở R0 (4)
Từ (1), (2), (3), (4): Tổng điện trở R0 là 5 điện trở

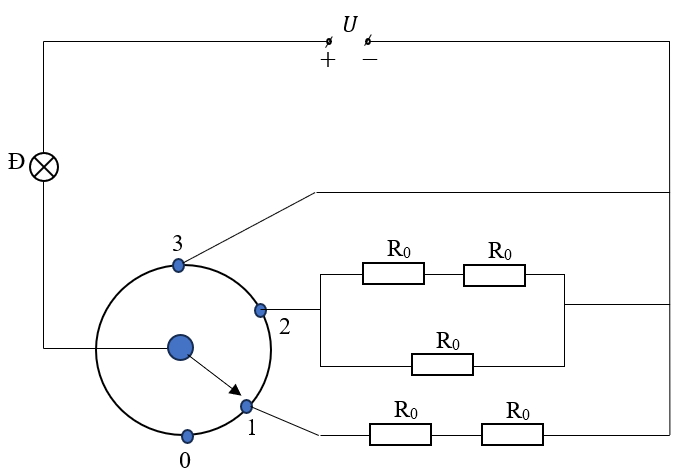

Hình vẽ:
