Câu hỏi số 954333:

Vận dụng

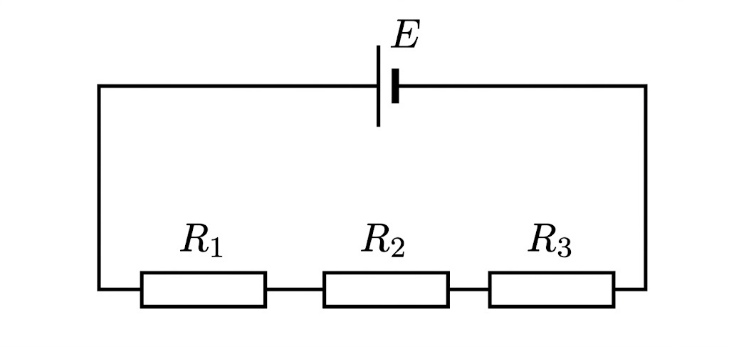

Cho mạch điện như hình vẽ: $E = 12\text{V}$, $r \approx 0$; $R_{1} = 3\Omega$; $R_{2} = 4\Omega$; $R_{3} = 5\Omega$. Hãy tính:

a) Cường độ dòng điện chạy trong mạch.

b) Hiệu điện thế hai đầu điện trở $R_{2}$.

c) Công của nguồn điện sản sinh ra trong 10 phút.

Quảng cáo

Xem lời giải

Câu hỏi:954333

Phương pháp giải

Áp dụng định luật Ohm cho toàn mạch để tìm cường độ dòng điện chạy trong mạch (mạch chính): $I = \dfrac{E}{R_{N} + r}$

Công thức tính công của nguồn điện sản sinh ra trong thời gian $t$ theo công thức: $A_{ng} = E.I.t$

Giải chi tiết

a) Điện trở tương đương của mạch:

$R_{N} = R_{1} + R_{2} + R_{3} = 3 + 4 + 5 = 12(\Omega)$

Cường độ dòng điện chạy trong mạch:

$I = \dfrac{E}{R_{N} + r} = \dfrac{12}{12 + 0} = 1(\text{A})$

b) Hiệu điện thế hai đầu điện trở $R_{2}$:

$U_{R2} = R_{2}.I = 4.1 = 4(\text{V})$

c) Công của nguồn điện (đổi $t = 10\text{phút} = 600\text{s}$):

$A_{ng} = q.E = I.t.E = 1.600.12 = 7200(\text{J})$
