Đồ thị dưới đây biểu diễn sự biến thiên của từ thông qua tiết diện của một cuộn dây

Câu hỏi số 959301:

Thông hiểu

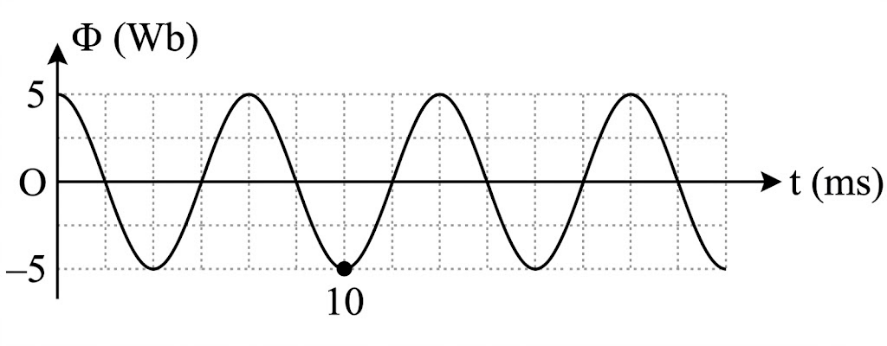

Đồ thị dưới đây biểu diễn sự biến thiên của từ thông qua tiết diện của một cuộn dây dẫn phẳng theo thời gian. Biết từ thông qua tiết diện của cuộn dây dẫn biến đổi chỉ do độ lớn cảm ứng từ của từ trường thay đổi và từ trường này có các đường sức từ vuông góc với mặt phẳng cuộn dây. Biết tiết diện của cuộn dây là $50.10^{- 4}\text{m}^{2}$ và cuộn dây có 200 vòng dây. Độ lớn cực đại của cảm ứng từ bằng bao nhiêu tesla (làm tròn kết quả đến chữ số hàng đơn vị)?

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:959301

Phương pháp giải

Khai thác đồ thị để xác định giá trị cực đại của từ thông $\Phi_{0}$.

Áp dụng công thức tính từ thông cực đại qua cuộn dây: $\Phi_{0} = N.B_{0}.S.\cos\alpha$.

Giải chi tiết

Từ đồ thị, ta thấy giá trị cực đại của từ thông là $\Phi_{0} = 5\text{Wb}$.

Vì các đường sức từ vuông góc với mặt phẳng cuộn dây nên góc giữa vectơ cảm ứng từ $\overset{\rightarrow}{B}$ và vectơ pháp tuyến $\overset{\rightarrow}{n}$ của mặt phẳng cuộn dây là $\left. \alpha = 0^{0}\Rightarrow\cos(0^{0}) = 1 \right.$.

Ta có: $\left. \Phi_{0} = N.B_{0}.S\Rightarrow B_{0} = \dfrac{\Phi_{0}}{N.S} \right.$

Thay số: $B_{0} = \dfrac{5}{200.50.10^{- 4}} = 5(T)$

Đáp án cần điền là: 5
