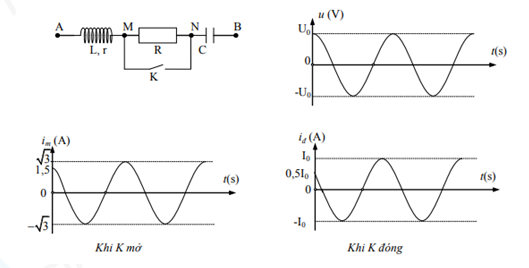

Đặt vào hai đầu đoạn mạch AB một điện áp xoay chiều có đồ thị điện áp tức thời phụ thuộc vào thời gian như hình vẽ. Trong đó điện áp cực đại \({U_0}\) và chu kì dòng điện không thay đổi. Khi đóng và mở khóa K thì cường độ dòng điện tức thời trong mạch phụ thuộc vào thời gian như hình vẽ. Giá trị của \({I_0}\) là

A. \(3\sqrt 3 A\)

B. 3A .

C. \(1,5\sqrt 3 A\)

D. \(2\sqrt 3 A\)

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:454860

Phương pháp giải

Viết biểu thức cường độ dòng điện, điện áp từ các đồ thị.

Biểu thức cường độ dòng điện trong mạch: \(i = {I_0}.\cos \left( {\omega t + \varphi } \right)\)

Độ lệch pha giữa u và i: \(\tan \varphi = \tan ({\varphi _u} - {\varphi _i}) = \dfrac{{{Z_L} - {Z_C}}}{R}\)

Tổng trở: \(Z = \sqrt {{R^2} + {{({Z_L} - {Z_C})}^2}} \)

Giải chi tiết

+ Khi khóa K mở, mạch gồm \(R,r,L,C\) nối tiếp

Từ đồ thị của điện áp, ta có: \(u = {U_0}.cos\omega t\)

Từ đồ thị cường độ dòng điện khi K mở ta có:

\(i = {I_0}.\cos \left( {\omega t + {\varphi _i}} \right)\)

Khi \(t = 0 \Rightarrow i = 1,5 = \sqrt 3 .\cos {\varphi _{i1}} \Rightarrow {\varphi _{i1}} = \dfrac{\pi }{6}\)

\( \Rightarrow \Delta {\varphi _m} = {\varphi _u} - {\varphi _{i1}} = \dfrac{{ - \pi }}{6}\)

Mà \(\tan \Delta {\varphi _m} = \dfrac{{{Z_L} - {Z_C}}}{{R + r}} = \dfrac{{ - 1}}{{\sqrt 3 }} \Rightarrow {Z_L} - {Z_C} = \dfrac{{ - 1}}{{\sqrt 3 }}\left( {R + r} \right)\)

+ Khi K đóng, mach có \(r,L,C\) nối tiếp

Ta có phương trình cường độ dòng điện là

\(i = {I_0}.\cos \left( {\omega t + {\varphi _{i2}}} \right)\)

Khi \(t = 0 \Rightarrow i = 0,5{I_0} = {I_0}.\cos {\varphi _{i2}} \Rightarrow {\varphi _{i2}} = \dfrac{\pi }{3}\)

\( \Rightarrow \Delta {\varphi _m} = {\varphi _u} - {\varphi _{i1}} = - \dfrac{\pi }{3}\)

Mà \(\tan \Delta {\varphi _m} = \dfrac{{{Z_L} - {Z_C}}}{r} = - \sqrt 3 \Rightarrow {Z_L} - {Z_C} = - \sqrt 3 r\)

\( \Rightarrow {Z_L} - {Z_C} = - \sqrt 3 r = \dfrac{{ - 1}}{{\sqrt 3 }}\left( {R + r} \right) \Rightarrow R = 2r\)

\( \Rightarrow \left\{ \begin{array}{l}{Z_2} = \sqrt {{r^2} + {{({Z_L} - {Z_C})}^2}} = 2r\\{Z_1} = \sqrt {{{\left( {R + r} \right)}^2} + {{({Z_L} - {Z_C})}^2}} = 2\sqrt 3 r\end{array} \right.\)

\(\left\{ \begin{array}{l}{I_{01}} = \dfrac{{{U_0}}}{{{Z_1}}}\\{I_{02}} = \dfrac{{{U_0}}}{{{Z_2}}}\end{array} \right. \Rightarrow \dfrac{{{I_{01}}}}{{{I_{02}}}} = \dfrac{{{Z_2}}}{{{Z_1}}} = \dfrac{1}{{\sqrt 3 }} \Rightarrow {I_{02}} = {I_0} = 3A\)

Đáp án cần chọn là: B
