Đồ thị phụ thuộc thời gian của cường độ dòng điện chạy qua một đoạn mạch như

Câu hỏi số 739709:
Vận dụng

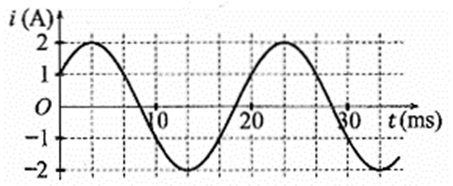

Đồ thị phụ thuộc thời gian của cường độ dòng điện chạy qua một đoạn mạch như hình vẽ. Xét tính đúng/sai trong các nhận định sau:

Đúng Sai
a)

Nếu cho dòng điện này chạy qua điện trở \(R = 10\Omega \)thì công suất tỏa nhiệt trên điện trở R bằng 20W.
b)

Dòng điện chạy qua đoạn mạch có biểu thức: \(i = 2.\cos \left( {100\pi t - \dfrac{\pi }{3}} \right)\left( A \right)\).
c) Kể từ lúc \(t = 0\) dòng điện tức thời có giá trị bằng giá trị hiệu dụng vào thời điểm \(\dfrac{5}{6}ms\).
d) Khoảng thời gian giữa hai lần liên tiếp dòng điện đổi chiều bằng 0,02s.

Đáp án đúng là: Đ; Đ; Đ; S

Quảng cáo

Xem lời giải
Câu hỏi:739709
Phương pháp giải

+ Phân tích đồ thị.

+ Sử dụng lý thuyết về dòng điện xoay chiều.

Giải chi tiết

Từ đồ thị ta thấy cường độ dòng điện cực đại: \({I_0} = 2A\)

\( \Rightarrow \) Cường độ dòng điện hiệu dụng: \(I = \dfrac{{{I_0}}}{{\sqrt 2 }} = \dfrac{2}{{\sqrt 2 }} = \sqrt 2 \left( A \right)\)

- Nhận định a đúng.

Công suất tỏa nhiệt trên điện trở \(R = 10\Omega \) bằng:

\(P = {I^2}.R = {\left( {\sqrt 2 } \right)^2}.10 = 20\left( W \right)\)

- Nhận định b đúng.

Nhìn vào đồ thị ta thấy:

+ Tại \(t = 0\) có: \(\left\{ \begin{array}{l}i = 1A = \dfrac{{{I_0}}}{2}\\i \uparrow \end{array} \right. \Rightarrow {\varphi _i} =  - \dfrac{\pi }{3}\)

+ 1 ô trên đồ thị ứng với \(\dfrac{{10}}{3}ms\)

\( \Rightarrow \) 1 chu kì ứng với 6 ô \( \Rightarrow T = 6.\dfrac{{10}}{3} = 20\left( {ms} \right) = 0,02\left( s \right)\)

\( \Rightarrow \) Tần số góc: \(\omega  = \dfrac{{2\pi }}{T} = \dfrac{{2\pi }}{{0,02}} = 100\pi \left( {rad/s} \right)\)

\( \Rightarrow i = 2.\cos \left( {100\pi t - \dfrac{\pi }{3}} \right)\left( A \right)\)

- Nhận định c đúng.

Thay \(t = \dfrac{5}{6}ms = \dfrac{5}{6}{.10^{ - 3}}\left( s \right)\) vào biểu thức của i ta được:

\(i = 2.\cos \left( {100\pi .\dfrac{5}{3}{{.10}^{ - 3}} - \dfrac{\pi }{3}} \right) = \sqrt 2 \left( A \right)\)

- Nhận định d sai.

Dòng điện đổi chiều khi \(i = 0\)

\( \Rightarrow \) Khoảng thời gian giữa hai lần liên tiếp dòng điện đổi chiều bằng \(\dfrac{T}{2} = \dfrac{{0,02}}{2} = 0,01\left( s \right)\)

Vậy: a – Đ; b – Đ; c – Đ; d – S.

Đáp án cần chọn là: Đ; Đ; Đ; S
