Đặt vào hai đầu đoạn mạch một điện áp xoay chiều u, thì cường độ

Câu hỏi số 764510:

Vận dụng

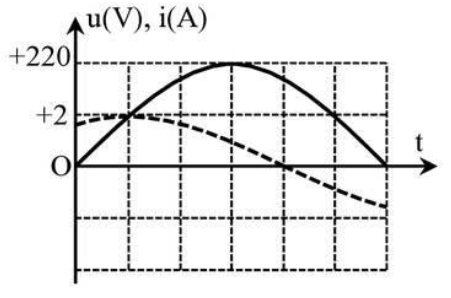

Đặt vào hai đầu đoạn mạch một điện áp xoay chiều u, thì cường độ dòng điện chạy qua mạch có biểu thức là i. Đồ thị biểu diễn sự phụ thuộc của u (nét liền) và i (nét đứt) theo thời gian được cho như hình vẽ. Gọi U (V) và I (A) là giá trị hiệu dụng của điện áp và cường độ dòng điện, \(\varphi \) là độ lệch pha giữa điện áp và dòng điện. Tích số \(U.I.\cos \varphi \) có giá trị bằng bao nhiêu Vôn.Ampe (V.A)?

Trả lời:

Đáp án đúng là:

Quảng cáo

Xem lời giải

Câu hỏi:764510

Phương pháp giải

Phân tích đồ thị xác định độ lệnh pha.

Giải chi tiết

Điệp áp hiệu dụng: \(U = \dfrac{{{U_0}}}{{\sqrt 2 }} = \dfrac{{220}}{{\sqrt 2 }}\)

Cường độ dòng điện hiệu dụng: \(U = \dfrac{{{U_0}}}{{\sqrt 2 }} = \dfrac{{220}}{{\sqrt 2 }}\)

Dựa vào đồ thị ta thấy u trễ pha hơn i một góc \(\dfrac{\pi }{3}\,\,\left( {rad} \right)\)

Ta có: \(UI\cos \alpha = \dfrac{{220}}{{\sqrt 2 }}.\dfrac{2}{{\sqrt 2 }}.\cos \dfrac{\pi }{3} = 110\,\,\left( W \right)\)

Đáp số: 110

Đáp án cần điền là: 110
