Đồ thị li độ theo thời gian của hiệu điện thế và cường độ dòng điện có

Câu hỏi số 812869:

Vận dụng

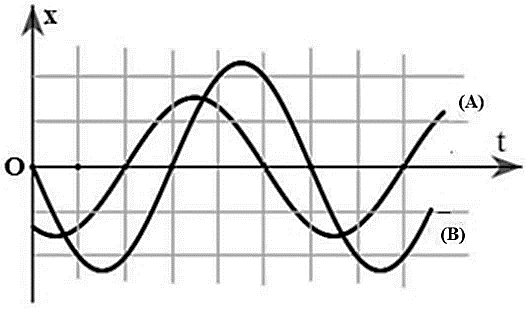

Đồ thị li độ theo thời gian của hiệu điện thế và cường độ dòng điện có cùng tần số được cho như hình vẽ bên. Độ lệch pha dao động của i so với u là

A. $- \dfrac{\pi}{6}rad$

B. $\dfrac{\pi}{6}rad$

C. $\dfrac{\pi}{3}rad$

D. $- \dfrac{\pi}{3}rad$

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:812869

Phương pháp giải

Công thức tính độ lệch pha: $\Delta\varphi = \dfrac{2\pi}{T}.\Delta t$

Giải chi tiết

Chu kì dao động: T = 6 ô.

Nhìn vào đồ thị ta thấy về mặt thời gian, (A) và (B) lệch nhau 1 ô $\left. \Rightarrow\Delta t = \dfrac{T}{6} \right.$

Độ lệch pha dao động của i so với u là:

$\left| {\Delta \varphi } \right| = \frac{{2\pi }}{T}.\Delta t = \frac{{2\pi }}{T}.\frac{T}{6} = \frac{\pi }{3}$

Mà i chậm pha hơn u nên độ lệch pha của i so với u là $ - \frac{\pi }{3}$

Đáp án cần chọn là: D
