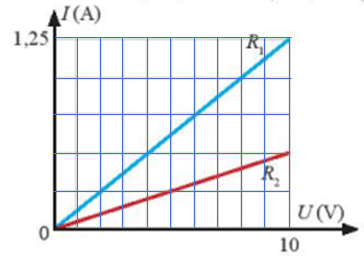

Đường đặc trưng vôn-ampe của hai điện trở R1 và R2 được cho như hình vẽ. Xét tính đúng/sai
Đường đặc trưng vôn-ampe của hai điện trở R1 và R2 được cho như hình vẽ. Xét tính đúng/sai trong các nhận định sau:
| Đúng | Sai | |
|---|---|---|
| a) Điện trở R1 có giá trị $20\Omega$ | ||
| b) Điện trở R2 có giá trị $8\Omega$ | ||
| c) Tỉ số$\dfrac{R_{1}}{R_{2}}$có giá trị bằng $\dfrac{2}{5}$ | ||
| d) Điện trở R1 cản trở dòng điện ít hơn so với điện trở R2. |
Đáp án đúng là: S; S; Đ; Đ
Quảng cáo
Công thức tính điện trở: $R = \dfrac{U}{I}$
a. Sai

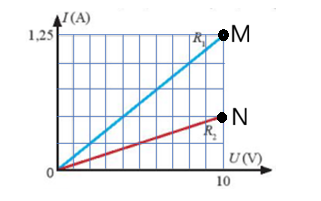

Tại điểm M ta có: $I_{1} = 1,25A$, $U_{1} = 10V$
$R_{1} = \dfrac{U_{1}}{I_{1}} = \dfrac{10}{1,25} = 8\Omega$
b. Sai. Ta có trục OI: 5 ô tương ứng với 1,25 A nên 1 ô tương ứng với 0,25 A
Tại điểm N ta có: $I_{2} = 0,5A$, $U_{2} = 10V$
$R_{2} = \dfrac{U_{2}}{I_{2}} = \dfrac{10}{0,5} = 20\Omega$
c. Đúng. Tỉ số $\dfrac{R_{1}}{R_{2}} = \dfrac{8}{20} = \dfrac{2}{5}$
d. Đúng. Điện trở R1 cản trở dòng điện ít hơn so với điện trở R2 vì $R_{1} < R_{2}$
Đáp án cần chọn là: S; S; Đ; Đ
