Cho mạch điện như hình bên. Biết suất điện động của bộ nguồn là $E = 7,8\ V$. Điện trở

Câu hỏi số 845997:
Vận dụng

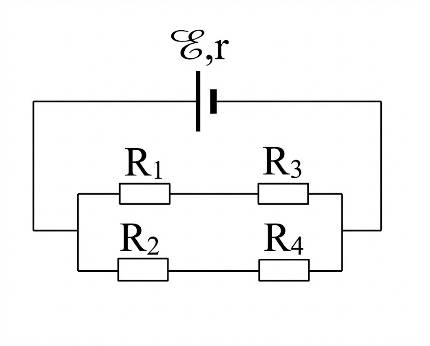

Cho mạch điện như hình bên. Biết suất điện động của bộ nguồn là $E = 7,8\ V$. Điện trở trong r = 0,4 Ω; R1 = R2 = R3 = 3 Ω; R4 = 6 Ω.

Đúng Sai
a) Điện trở tương đương của mạch là $3,6\Omega$.
b) Cường độ dòng điện chạy qua nguồn bằng 1,95 A.
c) Hiệu điện thế hai đầu nguồn điện là 6,0 V.
d) Cường độ dòng điện chạy qua R1 bằng 1,7 A.

Đáp án đúng là: Đ; Đ; S; S

Quảng cáo

Xem lời giải
Câu hỏi:845997
Phương pháp giải

Kiến thức về mạch điện nối tiếp và song song

Mối liên hệ giữa suất điện động và hiệu điện thế: $U = E - I.r$

Giải chi tiết

a. Đúng.

Mạch điện: $(R_{1}ntR_{3})//(R_{2}ntR_{4})$

$R_{13} = R_{1} + R_{3} = 6\Omega$, $R_{24} = R_{2} + R_{4} = 9\Omega$

Điện trở tương đương của mạch:

$R_{td} = \dfrac{R_{13}.R_{24}}{R_{13} + R_{24}} = \dfrac{6.9}{6 + 9} = 3,6\Omega$

b. Đúng. Cường độ dong điện chạy qua mạch nguồn là:

$I = \dfrac{E}{R_{td} + r} = \dfrac{7,8}{3,6 + 0,4} = 1,95A$

c. Sai. Hiệu điện thế 2 đầu nguồn điện là:

$U = E - I.r = 7,8 - 1,95.0,4 = 7,02V$

d. Sai.

Ta có: $U_{13} = U_{24} = U = 7,02\mspace{6mu}\text{V}$.

Dòng điện chạy qua nhánh trên ($R_{1},R_{3}$):

$I_{1} = I_{3} = \dfrac{U_{13}}{R_{13}} = \dfrac{7,02}{6} = 1,17\mspace{6mu}\text{A}$

Đáp án cần chọn là: Đ; Đ; S; S
